MegaCAD 3D



Mantelfläche als gerade Sweepfläche (Prisma)



Erzeugen einer Sweepfläche. Mit dieser Option sweepen Sie eine Kontur gerade in die Höhe. Die zu sweepende Kontur muss nicht geschlossen sein. Innerhalb der zuerst selektierten Kontur (äußere Basiskontur) können weitere Konturen liegen (innere Basiskontur), die die äußere Kontur nicht überschneiden. Ebenso dürfen sich die inneren Basiskonturen nicht überschneiden. Sie müssen nicht geschlossen sein. In der Regel wählen Sie zur Auswahl der Kontur die Funktion "Fläche" im Moduswindow. Nachdem die Kontur (Konturen) selektiert ist, wird die Kontur mit der Maus in der dritten Achse hochgezogen.

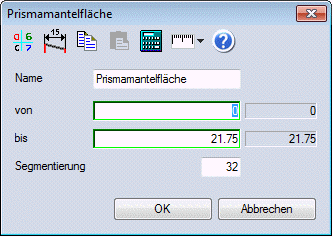

Nachdem die Höhe des Sweepkörpers mit der Maus aufgezogen wurde, erscheint ein Eingabewindow zur Korrektur der Höhe. Die Höhe wird angezeigt und kann von/bis verändert werden. Durch diese Angaben kann die Höhe des Prismas in beiden Richtungen von der Basisfläche aus angegeben werden.



Beachten Sie: Ein Prisma wird als Mantelfläche angelegt ohne Deckflächen.



In den folgenden Abbildungen wurde eine Basiskontur einzeln und mit einer innen liegenden Kontur gesweept.

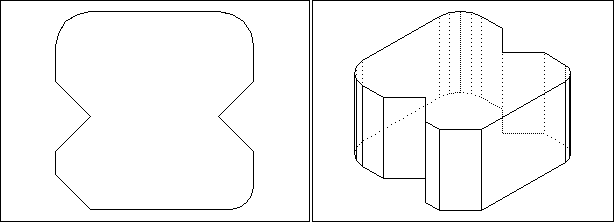

Einzeln:

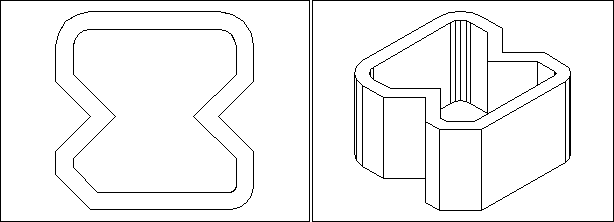

Mit einer innen liegenden Kontur
