MegaCAD 3D



Mantelfläche Zylinder mit Einschnürung (Tonne)



Erzeugen eines Zylinders mit gleichmäßiger Einschnürung nach innen oder außen mit Radiusangabe der Einschnürung. Zuerst wird die Zylindergrundfläche bestimmt. Setzen Sie zuerst den Mittelpunkt. Dann wird der Durchmesser aufgezogen. Nun ziehen Sie die Höhe des Zylinders auf. Nachdem die Höhe bestimmt wurde, ziehen Sie die Einschnürung mit der Maus in einem geeigneten Fenster auf.

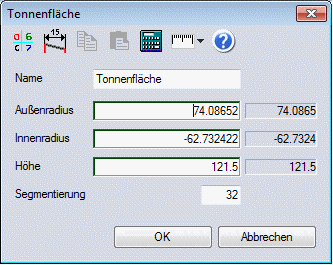

Es folgen nun vier Abfragen, bei denen Sie die Anzahl der Polyederflächen (Segmentierung) auf dem Zylinder bestimmen können, die Höhe, den Außenradius sowie den Innenradius.





Der Radius der Einschnürung (Innenradius) kann positiv oder negativ angegeben werden. Bei positivem Radius wird eine Tonne erzeugt, bei negativem Radius eine Einschnürung.



Beachten Sie: Der Zylinder wird als Zylindermantelfläche angelegt ohne Deckflächen.



In der folgenden Abbildung sehen Sie zwei Beispiele mit positivem und negativem Radius.



Der erste und zweite Punkt wird wie bei einem normalen Zylinder gesetzt. Der dritte Punkt gibt die Einschnürung an.
