Objektbestimmung



Polylinie



Beim Schraffieren einer Fläche oder bei der Berechnung von Umfang, Schwerpunkt und Fläche benötigt man eine geschlossene Kontur, die die Fläche umschreibt. Ist keine solche Kontur vorhanden, so kann man diese mit Hilfe der Option "Polylinie" kurzfristig erzeugen. Dabei werden keine zusätzlichen Objekte in die Zeichnung eingefügt.

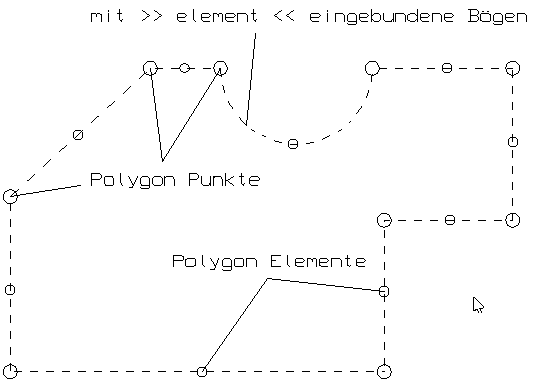

Rufen Sie die Option "Polylinie" auf, so müssen Sie nacheinander die einzelnen Eckpunkte des gewünschten Bereichs bestimmen. Zur Bestimmung dieser Punkte können Sie auf die Möglichkeiten zurückgreifen, die das Konstruktionsprogramm zur Punktbestimmung bietet. Zur Kontrolle zeichnet MegaCAD einen Linienzug auf den Bildschirm. Bereits vorhandene Zeichnungsobjekte, auch Bögen, können mit der Punktbestimmungsmethode "Element " in die Kontur übernommen werden.





Haben Sie alle Punkte ausgewählt, so drücken Sie die rechte Maustaste.



Ist die Objektbestimmungsmethode "Polylinie" aktiv, so erscheint im Anzeigebereich der Hinweis "Polylinie".
