Punktbestimmung



Bitmap fangen



Bei dem Überzeichnen von Bitmaps mit Vektorobjekten sind die Funktionen der Option "Bitmap fangen" verwendbar. Mit diesen Funktionen sind:



- Schnittpunkte

- Linienendpunkte

- Linienmittelpunkte

- Punktwolken



fangbar. Das Fangen dieser Punkte wirkt auf die gerade aktive Bitmap. Wählen Sie die Option im Modusmenü- Wahl an, erscheint ein Auswahlwindow. Hier klicken Sie die gewünschte Funktion an:





Neben der Anwahl der Fangfunktion finden Sie in diesem Window eine Einstellmöglichkeit eines Rasters. Mit diesem Raster ist das Fangen mit festen Werten einstellbar. Geben Sie z.B. einen Rasterwert von 1 ein, schnappt die Maus beim Finden eines Punktes in 1 Millimeterschritten.

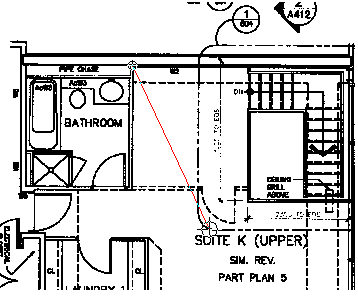

Nachdem Sie eine Fangfunktion angeklickt haben, wählen Sie das "ok"-Feld. Fahren Sie nun mit der Maus in der aktiven Bitmap, werden Punkte entsprechend der Einstellung gefangen. Die Genauigkeit des Fangens ist abhängig von der Qualität der Bitmap. Man kann sagen: Je feiner die Bitmap, umso besser das Ergebnis.
