Ellipsen zeichnen



Ellipsenbogen, Mittelpunkt und die Ellipsenachsen A-B



Die gängigste Art, eine Ellipse zu definieren, besteht in der Angabe des Mittelpunkts und der beiden Achsen A und B, sowie der Punkte, die die Enden des gewünschten Ellipsenbogens begrenzen.

Rufen Sie diese Konstruktionsmethode aus dem Untermenü "Ellipsen zeichnen" auf, so zunächst der Mittelpunkt der Ellipse zu bestimmen. Hierzu stehen Ihnen alle Möglichkeiten der Punktbestimmungsmethode zur Verfügung.

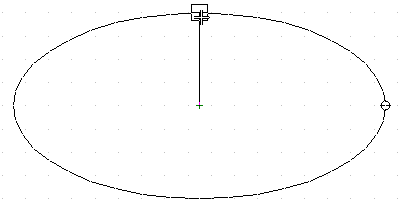

Nun ist der Punkt, der die Achse A der Ellipse vom Mittelpunkt aus begrenzt, zu setzen. Bewegen Sie die Maus wird die Ellipse dynamisch mitgezeichnet, wie in der Konstruktionsmethode "Mittelpunkt und die Ellipsenachsen A-B" . Positionieren Sie den Punkt mit der Punktbestimmungsmethode an die gewünschte Stelle und klicken Sie den Punkt mit der linken Maustaste an. Bei der Festlegung der Achse B verfahren Sie nach gleichem Muster.

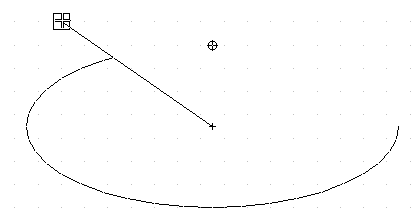

Zunächst wird die volle Ellipse gezeichnet, aus der Sie den Ellipsenbogen bestimmen. Hierzu wird eine Linie vom Mittelpunkt der Ellipse durch den Punkt auf dem Ellipsenbogen, der den Bogen begrenzt, gezeichnet. Durch das Bewegen der Maus ist die Linie dynamisch verschiebbar.

Nun müssen die beiden Punkte angegeben werden, durch die der Ellipsenbogen begrenzt werden soll. Bei der Angabe stehen Ihnen sämtliche Möglichkeiten zur Punktbestimmung zur Verfügung.

Haben Sie die beiden Punkte bestimmt, wird der Ellipsenbogen gezeichnet.



Sie verlassen die Funktion "Ellipsenbogen, Mittelpunkt und die Ellipsenachsen A-B", indem Sie die rechte Maustaste drücken. Auf dem Bildschirm erscheint wieder das Untermenü "Ellipsen zeichnen".
