Editieren



Trimmen von 3D-Elementen mit Flächen und 3D-Körperflächen



Normale 3D-Elemente wie Linien, Kreise, Bögen lassen sich ebenfalls an Flächen oder Flächen von Körpern trimmen.



An Flächen:

Trimmen Sie Elemente an Flächen, ist zuerst das Element anzuklicken. Klicken Sie dann eine Kante der Fläche an. Klicken Sie eine Übergangskante von zwei Flächen an, ist die Auswahl nicht eindeutig, MegaCAD erfragt dann eine zweite Kante die zu der gewünschten Fläche gehört.



An Flächen von Körpern:

Trimmen Sie Elemente an Flächen eines Körpers, ist zuerst das Element anzuklicken. Klicken Sie dann eine Kante der Körperfläche an. MegaCAD erfragt dann eine zweite Kante, die zu der gewünschten Fläche gehört, um die Fläche eindeutig zu bestimmen.

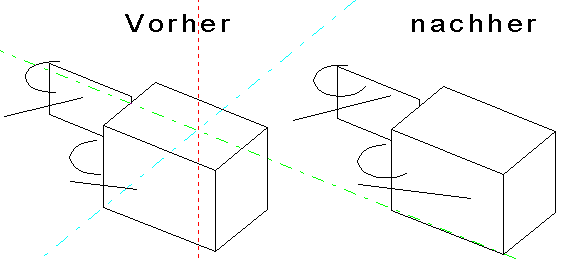

Beispiel Linie, Bogen an Körper und Fläche trimmen:
