Elemente ausrichten



Edit -Verschieben/Ausrichten:

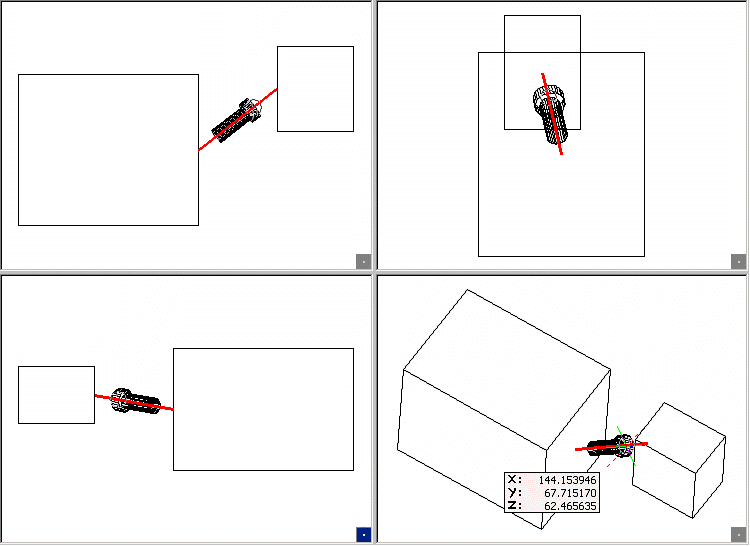

Normalerweise wird immer nach einer Fläche ausgerichtet. Um Elemente an einer Kante/Linie/Bogen oder Spline auszurichten ist die Hotkey Taste: "{Ende}", Taste 1 im numerischen Tastaturfeld zu drücken. Dieser Schalter schaltet das Ausrichten an einer Fläche aus und aktiviert das Ausrichten an einer Flächenkante oder einer Linie. In der folgenden Abbildung wurde eine Welle an einer 3D-Linie im Raum ausgerichtet:





Die Flächennormale des auszurichtenden 3D-Objekts wird parallel zur angefahrenen Kante oder Linie ausgerichtet. Diese Option ist besonders bei der Verlegung von Rohrleitungen oder bei der Positionierung von Stahlträgern an zuvor konstruierten 3D-Rißlinien hilfreich.

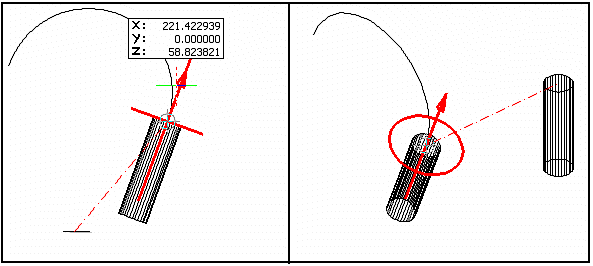

Beim Ausrichten an einer Achse können die Elemente auch an einer Bogen-/Splinetangente ausgerichtet werden. Hängt das Objekt an der Maus kann mit der Modus Funktion „Endpunkt" ein Bogen oder ein Spline angefahren und anklickt werden. Das Objekt wird dann als Tangente zum Anfang des Elementes ausgerichtet:
