Editieren



Trennen mit einer Schnittlinie



Mit dieser Funktion wird ein Zeichnungsobjekt oder mehrere Objekte mit einer Linie an allen Schnittpunkten, die die Linie mit den Objekten bildet, aufgetrennt (gebrochen). Dabei entstehen zwei oder mehrere neue Zeichnungsobjekte. Eine Linie wird zu zwei Linien, ein Kreisbogen zu zwei Bögen. Ein Kreis muss immer an zwei Stellen getrennt werden und ergibt dann zwei Kreisbögen. Texte, Bemaßungen und Schraffuren können mit dieser Funktion nicht getrennt werden.

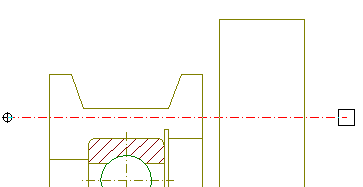

Um Zeichnungsobjekte mit einer Schnittlinie zu trennen, benötigt das Konstruktionsprogramm die Schnittlinie. Nach Anwahl der Funktion ist eine Linie mit Anfangs- und Endpunkt zu bestimmen.

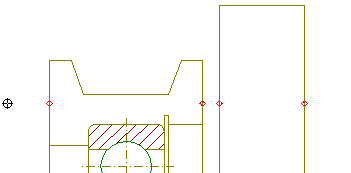

Nachdem die Schnittlinie bestimmt wurde, trennt MegaCAD alle Elemente mit dieser Linie.





Haben Sie Zeichnungsobjekte getrennt, so können Sie sofort ein weiteres Objekt trennen. Möchten Sie die Funktion verlassen, so drücken Sie die rechte Maustaste, oder klicken Sie das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Menü an.
