Editieren



Die Funktion "Trennen"



Wenn Sie eine Zeichnung erstellen, werden Sie meist bemüht sein, eine Konstruktion in möglichst wenigen Arbeitsschritten zusammenzusetzen. Eine übliche Technik dazu ist es, einzelne Objekte zu überlagern und anschließend die nicht benötigten Teile der Zeichnungsobjekte zu löschen.



In einem Rechteck ist die obere Linie ein einzelnes Zeichnungsobjekt und kann mit der Funktion "Löschen" auch nur als Ganzes gelöscht werden. Soll aber nur ein Teil dieser Linie gelöscht werden, so muß sie zuerst aufgetrennt werden.

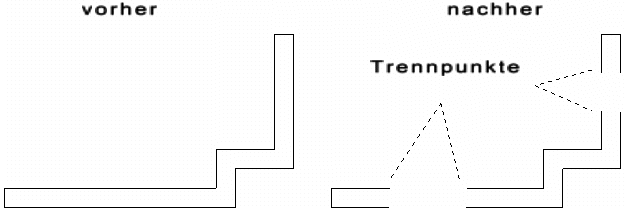

Zu diesem Zweck bietet das Konstruktionsprogramm MegaCAD die Funktion "Trennen". Mit dieser Funktion wird ein Zeichnungsobjekt an einem Punkt aufgetrennt (gebrochen). Dabei entstehen zwei neue Zeichnungsobjekte. Eine Linie wird zu zwei Linien, ein Kreisbogen zu zwei Bögen. Ein Kreis muß immer an zwei Stellen getrennt werden und ergibt dann zwei Kreisbögen. Texte, Bemaßungen und Schraffuren können nicht getrennt werden.



Um ein Zeichnungsobjekt zu trennen, benötigt das Konstruktionsprogramm zwei Angaben. Zum einen müssen Sie das Objekt wählen, das getrennt werden soll, zum anderen den Punkt, an dem dieses Objekt getrennt werden soll. Dieser Punkt wird dann zum Anfangs- bzw. Endpunkt der beiden neuen Objekte.



Rufen Sie die Funktion "Trennen" aus dem Editmenü mit dem Symbol Schere auf, so müssen Sie zunächst das Zeichnungsobjekt auswählen, das getrennt werden soll. Bewegen Sie dazu den Cursor mit der Maus auf dieses Objekt und drücken Sie die linke Maustaste. Dabei hat der Anklickpunkt keinerlei Auswirkungen auf die Trennung.



Anschließend wird der Trennpunkt bestimmt. Benutzen Sie hierzu die Punktbestimmungsmethoden, die Ihnen das Konstruktionsprogramm zur Verfügung stellt, also zum Beispiel die Punktbestimmung "Schnittpunkt" oder "Berührpunkt". Da Zeichnungsobjekte in fast allen Fällen an ihrem Schnittpunkt mit einem anderen Objekt getrennt werden, ist diese Bestimmungsmethode voreingestellt.



Möchten Sie einen Kreis trennen, so müssen Sie nacheinander zwei Trennpunkte auswählen.



Stellen Sie bei der Bestimmung der Trennpunkte fest, daß Sie das falsche Zeichnungsobjekt zum Trennen ausgewählt haben, so drücken Sie die rechte Maustaste. Sie können dann das zu trennende Zeichnungsobjekt noch einmal neu bestimmen.



Haben Sie Zeichnungsobjekt und Trennpunkt bestimmt, so erzeugt das Konstruktionsprogramm aus diesem Objekt zwei verschiedene Objekte. Dies ist auf der Zeichenfläche nicht zu erkennen. Nach dem Trennen ist es aber möglich, einen Teil des ursprünglichen Zeichnungsobjekts, das ja nun aus zwei einzelnen Objekten besteht, zu löschen.



Haben Sie ein Zeichnungsobjekt getrennt, so können Sie sofort ein weiteres Objekt trennen. Möchten Sie die Funktion verlassen, so drücken Sie die rechte Maustaste, oder klicken Sie das Feld mit dem "MEGACAD-Symbol" aus dem Modus-Menü an.





Die Funktion "Trennen" kann auch über die Taste {T} aktiviert werden. Dies ist insbesondere dann sehr nützlich, wenn Sie beim Bearbeiten Ihrer Zeichnung mit einer anderen Funktion feststellen, daß Sie eigentlich ein Zeichnungsobjekt vorher hätten trennen müssen. Drücken Sie nun innerhalb dieser Funktion die Taste {T} , so wird die Funktion "Trennen" aktiviert. Sie können die notwendigen Trennungen vornehmen und befinden sich nach dem Beenden der Funktion "Trennen" wieder in Ihrer zuvor benutzten Funktion.
