Editieren



Zeichenelemente mit Kreis ausschneiden und skalieren

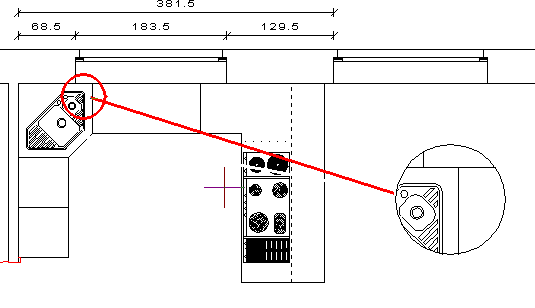

Mit dieser Funktion werden Bereiche einer Zeichnung mit einem Kreis ausgeschnitten, skaliert und an eine Position auf der Zeichenfläche abgesetzt. Beim ausschneiden werden die ursprünglichen Zeichnungselemente nicht verändert, ein Zusammenhang zwischen den ursprünglichen und ausgeschnittenen Zeichenelementen besteht nicht. Die ausgeschnittenen Elemente können wahlweise mit dem ausschneidenden Kreis umzeichnet werden. Zusätzlich sind die ausgeschnittenen Elemente frei skalierbar.



Einschränkungen:

- Texte und Bemaßungen werden nur dann ausgeschnitten, wenn sie vollständig in dem ausschneidenden Kreis liegen.

- Splins die geschnitten werden konvertiert die Funktion zu Freihandlinien

- Die auszuschneidenden Zeichnungselemente müssen in einer Ebene liegen

- 3D-Körper und Flächen werden nicht berücksichtigt.



Arbeitsweise:

Rufen Sie die Funktion auf, erscheint eine Dialogwindow zur Angabe des Skalierungsfaktors und einer Checkbox zum ein- und ausschalten der umschließenden Kontur:





Geben Sie den Skalierungsfaktor an, wobei ein Faktor von z.B. 2 die Abmessung der Elemente verdoppelt, ein Faktor von 0.5 halbiert. Sollen die ausgeschnittenen Elemente mit dem ausschneidenden Kreis umzeichnet werden, klicken Sie die Checkbox so an, dass ein Haken in der Box erscheint. Sind alle Einstellungen erfolgt, ist das "ok" Feld anzuklicken. MegaCAD erfragt nun den Mittelpunkt des ausschneidenden Kreises. Klicken Sie den Mittelpunkt auf der Zeichenfläche an. Nun kann der Kreis auf die erforderliche Größe aufgezogen werden. Bestätigen Sie den Kreis mit der linken Maustaste, hängen die ausgeschnittenen Elemente an der Maus und können auf eine beliebige Position auf der Zeichenfläche abgesetzt werden.





Die ausgeschnittenen Elemente werden der Einstellung nach skaliert, die Attribute der Ursprungselemente bleiben erhalten.
