Editieren



Zeichnung säubern



Mit dieser Option sind doppelt vorhandene (übereinander liegende, angrenzende oder sich überschneidende) Elemente, die bei der Konstruktion oder bei der Hiddenlineberechnung entstehen können, entfernbar. Linien die eigentlich eine Linie ergeben, Bögensegmente die zu einem Bogen zusammengefasst werden können, Elemente die vollständig unter anderen Elementen liegen u.s.w. werden so zu einem Element oder entfernt. Die Berechnung kann in einigen Fällen eine gewisse Zeit in Anspruch nehmen. In der Regel verwenden Sie diese Option wenn Ihr Projekt sich im Endstadium befindet, um es zu bereinigen.

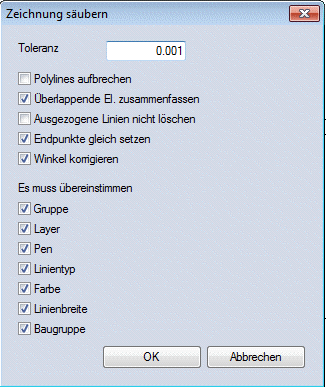

Wählen Sie die Option an, erscheint ein Dialogwindow zur Bestimmung der Parameter beim säubern:





Toleranz:

Mit der Toleranz bestimmen Sie die Genauigkeit, mit der MegaCAD die Elemente vergleicht. Stoßen z.B. zwei Linien aneinander, die zu einer Linie gewandelt werden kann, geschieht dies nur dann, wenn sie nicht weiter als die Toleranzangabe auseinander liegen. Hierbei ist grundsätzlich zu beachten:



Liegen die Elemente parallel zueinander, wird als Basis für das neue Element das Element verwendet, welches die größeren Abmessungen besitzt. Die Position des größeren Elementes wird beibehalten.

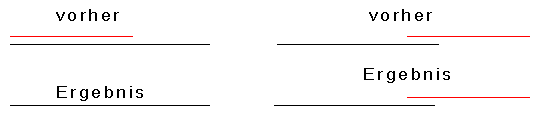

Beispiel: zwei Linie liegen parallel zueinander und der Abstand ist kleiner oder gleich der Toleranz, so wird eine Linie aus den beiden Linien erzeugt.





Entscheidend für das vorherige Beispiel ist die Option "Überlappende El. zusammenfassen". Schalten Sie diese Option aus, werden die beiden linken Linien nicht zusammengefasst, da sie sich nicht vollständig überlappen.





Mit dieser Option werden ausgezogene Linien immer mit Vorrang behandelt. Liegen zum Beispiel zwei Linien mit gleicher Länge und gleichen Anfangs- und Endpunkten übereinander, wobei die eine Linie eine ausgezogene und die andere eine gestrichelte Linie ist, wird die gestrichelte Linie gelöscht. Diese Fälle treten sehr oft bei 3D-Objekten im Hiddenline die mit der Option "unsichtbare Linie zeichnen", auf.



Hinweis:

Besonders auf das Ausschalten vom Linientyp und Farbe ist zu achten. Erst wenn Sie diese beiden Buttons ausschalten, werden die gestrichelten Linien entfernt.





Polylines aufbrechen

Schalten Sie diese Option ein, werden alle Polylines in ihre einzelne Elemente zerlegt.



Die Endpunkte von Elementen werden der Toleranzangabe entsprechend zusammengeführt. Es wird so sichergestellt, dass Lücken in Konturen geschlossen sind (z.B. Schraffur).



Linien werden senkrecht oder waagerecht korrigiert.



Es muss übereinstimmen:

Das Säubern der Elemente kann durch das An- Ausschalten von Attributen beeinflusst werden. MegaCAD beachtet die Gleichheit der Attribute der Elemente bei der Neuberechnung nach den Einstellungen im Dialogwindow. Sind alle Optionen angeschaltet, werden nur solche Elemente berechnet, die gleiche Attribute besitzen. Das bedeutet: zwei Linien haben z.B. unterschiedliche Farben und überlappen sich. Ist die Option Farbe muss übereinstimmen gesetzt, werden diese Linien nicht neu berechnet. Schalten Sie das Farbattribut aber aus, werden die Linien zu einer Linie.



Bearbeitung

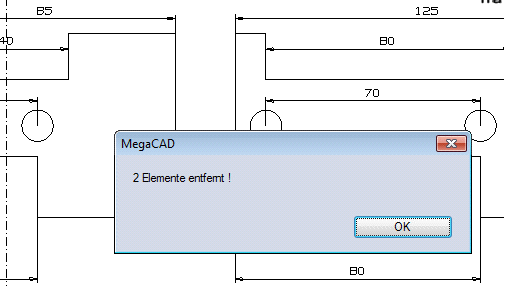

Die Bearbeitung der Elemente wird mit dem "ok"-Button gestartet. MegaCAD markiert alle Elemente die entfernt und zusammengefasst werden mit einer roten Raute und gibt eine Meldung über die Anzahl der Elemente aus. Die Rauten werden temporär gezeichnet und beim nächsten Redraw oder Zoom entfernt. Um die Bearbeitung rückgängig zu machen verwenden Sie die Undo-Funktion.
