Bitmap



Bitmap:

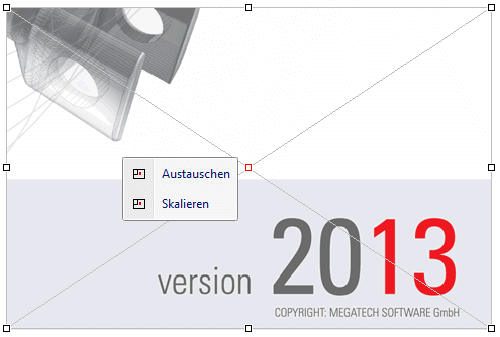

Bitmaps sind mit der Drag&Drop Funktion Austauschbar und Skalierbar. Klicken Sie eine Bitmap an, erscheinen die Kontrollpunkte zum Strecken und Verschieben der Bitmap sowie der Commando Tooltip:

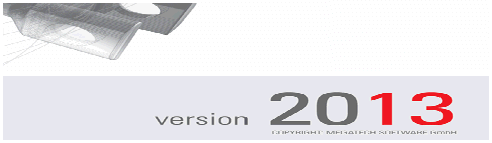

Mit den Kontrollpunkten kann die Bitmap dynamisch nach allen Seiten vergrößert oder verkleinert werden. Hierzu ist ein Kontrollpunkt mit der linken Maustaste anzuklicken und durch das Bewegen der Maus zu verschieben, die Bitmap wird entsprechend verändert:





und mit der linken Maustaste bestätigt.



Austauschen

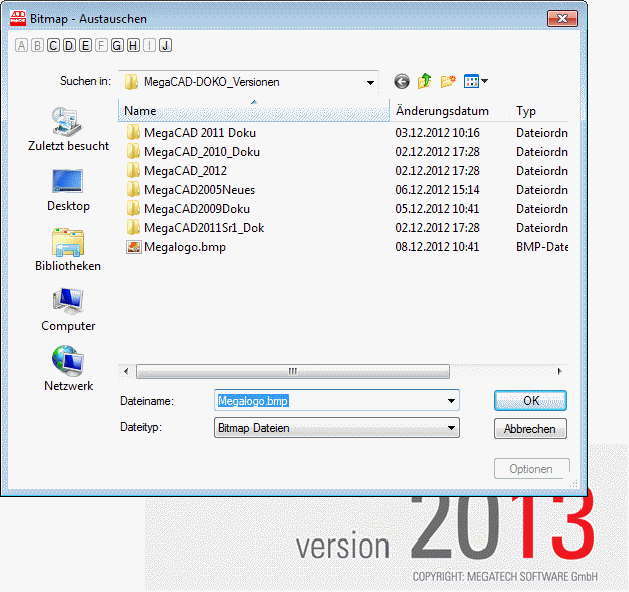

Wählen Sie im Commando Tooltip die Option „Austauschen" an, erscheint der Dateimanager um eine neue Bitmap auszuwählen, die dann an Stelle der Bitmap in der Zeichnung eingefügt wird:





Skalieren

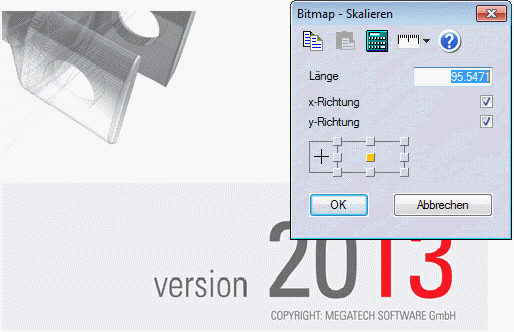

Mit der Option „Skalieren" wird eine Bitmap einem bestimmten Maß angepasst. Voraussetzung ist das ein Maß in der Bitmap bekannt ist. Nach Anwahl der Option wird der erster Punkt und ein zweiter Punkt einer Linie (Strecke) abgefragt. In dem folgendem Dialog zum korrigieren der gemessenen Strecke wird der tatsächliche Wert der Strecke angegeben und die Bitmap nach diesem Wert skaliert.
