Datenaustausch mit DXF-DWG

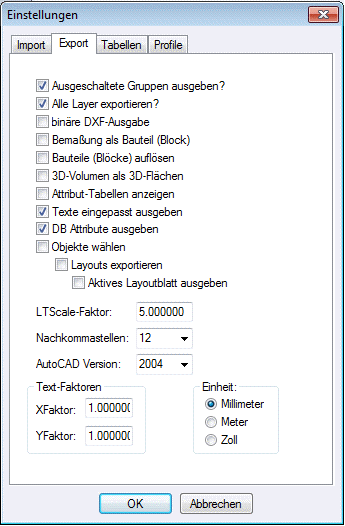

Setup Export





Binäre DXF-Ausgabe:

wird dieser Schalter aktiviert, entsteht im Ergebnis eine DXF- Datei im Binärformat. Vergewissern Sie sich im Vorfeld, ob der Empfänger der Datei dieses Format auch mit seinem Programm lesen kann. Der Vorteil sind wesentlich kleinere Dateien im Gegensatz zu ASCII- Dateien.



Bemassung als Makro

in wenigen Fällen kann es dazu kommen, das das Zielprogramm Probleme bei der Interpretation von Bemassungen hat. Um das schon im Vorfeld ausschalten zu können und dem Empfänger der Datei diese Probleme zu ersparen, aktivieren Sie diese Option.



Makros auflösen:
prinzipiell auch als Variante zur Vermeidung von Problemen. Manche Systeme neigen zu Fehlern, wenn die in MegaCAD vollständig integrierte Baugruppenstruktur übergeben wird.
Ein weiterer Grund besteht in der Zeitdauer des Exportvorganges, wenn sich in der MegaCAD- Zeichnung sehr viele Bauteile (> 10.000) befinden. Man kann die Konvertierung dadurch deutdeutlich beschleunigen.



Attribute zeigen:

wünschen Sie vor dem Import einen Überblick, welche Texte und Linienarten in der zu importierenden Datei enthalten sind, schalten Sie diese Option eine. Es erscheinen Tabellen, in denen Sie die von Ihnen gemachten Zuordnungen überprüfen können.



Nachkommastellen:
diese Einstellung findet nur Berücksichtigung beim DXF- ASCII– Export. Einige Anwendungen im CAM- Bereich benötigen eine bestimmte Anzahl von Nachkommastellen.



Acad- Version:

man kann zwischen den Versionen von AutoCAD 12, 14 und 2000 unterscheiden, wobei zu berücksichtigen ist, dass das ACAD 12 Dateiformat keine assoziativen Schraffuren kennt. Durch eine unbeeinflussbare Besonderheit in der Programmierung wird dann komplett auf Schraffuren verzichtet.



Text-Faktoren:
Ist man nach einer Konvertierung nicht zufrieden mit der Lage und dem Aussehen der importierten Texte (z.B. sind sie generell zu lang und stehen aus dem Zeichnungskopf heraus), kann man mit den beiden Faktoren korrigierend in Breite und Höhe getrennt eingreifen. Zu beachten ist auf jeden Fall, das diese Größenanpassung ausnahmslos auf alle Texte inklusive der Bemassungstexte Einfluss hat. Man sollte sich also gut abwägen, ob man gewisse Einzel- Korrekturen nicht lieber in MegaCAD vornimmt.



Einheit:
Grundsätzlich sind die Angaben in DXF- und DWG- Dateien Einheitslos. Die Community der DXF- Programmierer geht in der Regel davon aus, das die in der Datei enthaltenen Werte in mm gemeint sind. Leider betrifft das nur die im metrischen Verständnis arbeitende Schicht. In den USA und vielen Ländern des Commonwealth werden die enthaltenen Werte als Zoll interpretiert. Damit bereits beim Import eine Korrektur erfolgen kann, stellen Sie hier die vermutete Maßeinheit der Datei ein.
