Datenaustausch mit DXF 3D



3D-DXF Daten einlesen



3D-DXF-Daten werden im "Datei"-Menü unter dem Menüpunkt "Laden" in MegaCAD eingelesen.

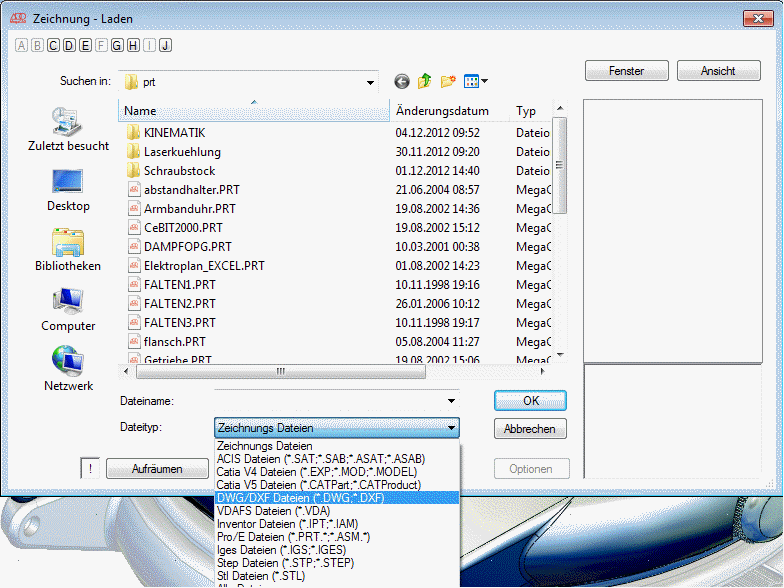

Rufen Sie den Menüpunkt "Laden" auf, erscheint der Dateimanager zur Auswahl der DXF-Datei und ein zweites Mal zur Angabe des Namens der Zieldatei (PRT-File). Die MegaCAD-Datei kann danach unter diesem Namen in MegaCAD geladen werden.



DXF Daten ausgeben



Die Ausgabe von 3D- DXF- Dateien ist in MegaCAD V14.8 integriert. Sie finden die Funktion unter der "Koordinatenschnittstelle" im MegaCAD Hauptmenü.



Mit dem oben dargestellten Menüpunkt werden MegaCAD-3D-Daten zu DXF-Dateien konvertiert. Rufen Sie den Menüpunkt auf, erscheint der Dateimanager zur Angabe des Namens der DXF-Datei.



Die MegaCAD-Daten zur Konvertierung werden mit den Optionen der Elementauswahl selektiert. Selektieren Sie zuerst die Elemente und rufen Sie dann den Menüpunkt auf.



Haben Sie alle Elemente übernommen, erscheint der Dateimanager und Sie können einen Namen für die DXF-Datei vergeben.



TIPP:

Die Genauigkeit der DXF-Ausgabe ist per Vorgabe auf 6 Nachkommastellen beschränkt. Wollen Sie eine höhere Präzision, so können Sie dies erreichen, indem Sie im "Info-Menü" unter "Infotexte" eine höhere Anzahl Nachkommastellen eintragen (maximal 14). Ist die Einstellung kleiner als 6, werden trotzdem 6 Stellen für die DXF-Ausgabe verwendet.
