Baugruppen und Datenbankschnittstelle



DB-Info



Haben Sie in Ihrer Zeichnung Baugruppen plaziert, ist mit dieser Funktion die Baugruppeninformation anzeigbar oder veränderbar. Nach der Anwahl einer Baugruppe werden die Baugruppen in der Zeichnung optisch angezeigt. Hierbei sind die Menüfelder Einzeln, Liste und Alle zu beachten. Ist das Feld Einzeln geschaltet, sind die Baugruppen mit der Maus anzuklicken. Alle Elemente eine Baugruppe werden dann blinkend angezeigt. Drücken Sie die linke Maustaste, wird das Eingabeeditor der DB-Informationen aufgeblendet.



Sie können nun die Informationen verändern, die Eingabe mit dem "" Feld bestätigen oder mit dem "" Feld das Window ohne Änderung verlassen. Drücken Sie aber die rechten Maustaste, beenden Sie die Anzeige und können dann eine weitere Baugruppe anwählen oder durch erneutes Drücken der rechten Maustaste das Untermenü aufrufen.



Ist das Menüfeld auf Alle geschaltet, werden nacheinander alle Baugruppen angezeigt, und durch Drücken der linken Maustaste das Eingabewindow aufgeblendet. Drücken Sie aber die rechten Maustaste, rufen Sie die nächste Baugruppe auf. Mit der Taste "ESC" brechen Sie in diesem Fall die Funktion ganz ab, das Untermenü wird aufgerufen.



Mit dem Menüfeld Liste wird die in dem Tree angewählte (invertierte) Baugruppe ausgewählt. Alle Elemente der Baugruppe werden dann blinkend angezeigt. Mit der linken Maustaste rufen Sie die Eingabe der DB-Infos auf, mit der rechten Maustaste beenden Sie die Anzeige und können dann eine weitere Baugruppe im Tree anwählen.

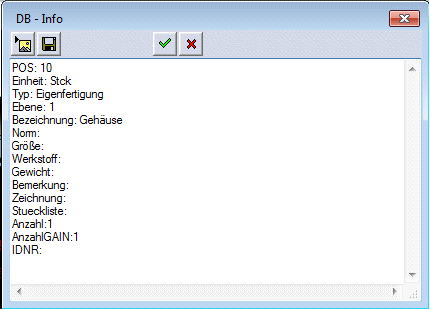

Eingabeeditor bei Element und DB-Info

Editieren von DB-Info und Elementinfo in Editor-Fenster:





Der Editor verhält sich wie unter Windows üblich. So können Texte markiert werden, um sie vollständig mit der Entf-Taste zu lösche, Texte aus dem Clipboard sind mit Shift-Einfg einfügbar, usw.



Mit dem Dateisymbol im Editor sind externe Texte aus Dateien einfügbar. Klicken Sie das Symbol an, erscheint der Dateimanager zur Auswahl einer Textdatei, die dann in den Editor eingefügt wird.



Erscheint im Window eine Scrollbar auf der rechten Seite, kann das Editorwindow mit der Maus an seinen Ecken vergrößert werden.
