Baugruppen und Datenbankschnittstelle



Anzeigen



Haben Sie in Ihrer Zeichnung Baugruppen plaziert, werden die Baugruppen nach Anwahl der Funktion optisch angezeigt. Hierbei sind die Menüfelder Einzeln, List und Alle zu beachten. Ist das Feld auf Einzeln geschaltet, sind die Baugruppen mit der Maus anzuklicken. Alle Elemente einer Baugruppe werden dann blinkend angezeigt. Mit der rechten Maustaste beenden Sie die Anzeige und können dann eine weitere Baugruppe anwählen oder durch erneutes Drücken der rechten Maustaste das Untermenü aufrufen.



Ist das Menüfeld auf Alle geschaltet, werden nacheinander alle Baugruppen angezeigt. Drücken Sie die linke Maustaste, schaltet die Anzeige auf die nächste Baugruppe, mit der rechten Maustaste brechen Sie die Funktion ab, das Untermenü wird aufgerufen.



Mit dem Menüfeld Liste wird die in dem Tree angewählte (invertierte) Baugruppen angezeigt. Alle Elemente der Baugruppe werden dann blinkend angezeigt. Mit der rechten und linken Maustaste beenden Sie die Anzeige und können dann eine weitere Baugruppe im Tree anwählen.

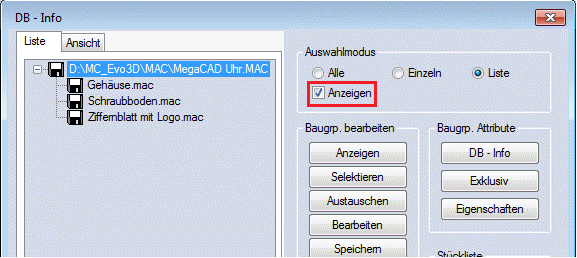

Schalter Anzeigen

Ist dieser Schalter gesetzt wird bei der Selektion eines Elementes mit einer DB-Info das Element blinkend angezeigt und nach dem Drücken der linken Maustaste die DB-Info zum editieren angeboten.





Ist dieser Schalter nicht gesetzt, wird nach dem Anklicken eines Elementes mit einer DB-Info sofort das Editieren der DB-Info aufgerufen.



Elementinfos können über eine eigenständige Funktion angezeigt werden.
