Baugruppen und Datenbankschnittstelle



Baugruppen, Stücklisten und Datenbankinformationen

Mit dieser Funktion rufen Sie eine Gruppe von Unterfunktionen auf, die in sich sehr leistungsstark sind. Das Menü gliedert sich in drei Bereiche. Im linken werden die in einer Zeichnung vorhandenen Baugruppen als Tree angezeigt. Im mittleren Bereich werden Baugruppen bearbeitet. Die Bearbeitung bezieht sich auf das Auswerten der DB-Info (Baugruppeninformationen), der Anzeige von Baugruppen, dem Einstellen von exklusiv und nicht exklusiv einer Baugruppe, dem Speichern, Auflösen und Erstellen direkt in einer Zeichnung sowie dem Austauschen von Baugruppen in der Zeichnung. Im rechten Bereich ermöglicht dieses Menü die Erstellung und Darstellung von Stücklisten auf der Basis der Baugruppen- und Elementinformationen. Letztere werden mit der "Elementinfo"-Funktion erstellt und bearbeitet.

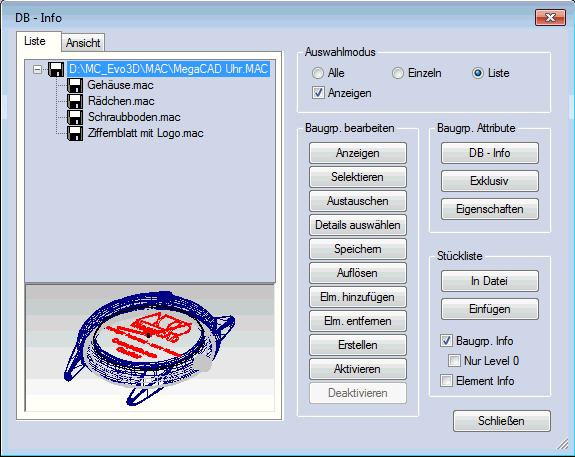

Rufen Sie die Funktion auf, erscheint obiges Window mit den Funktionen:





Auswahlmodus

- Einzel-Alle-Liste (Baugruppen/Elemente einzeln anwählen, alle oder die markierten in der Liste)



Baugrp. bearbeiten

- Anzeigen  (Anzeigen der Baugruppen in der Zeichnung)

- Selektieren  (Baugruppe anklicken in der Zeichnung und dann anzeige in der Liste)

- Austauschen  (Austauschen von Baugruppen)

- Speichern  (Baugruppen als Datei Speichern)

- Auflösen  (Baugruppen in Einzelelemente auflösen)

- Elm. Hinzufügen (Baugruppe erweitern)

- Elm. Entfernen (Elemente aus Baugruppe löschen)

- Erstellen  (Baugruppen in einer Zeichnung erstellen)

- Aktivieren  (Baugruppe ist aktiv, alles neu Konstruierte kommt in diese Baugruppe)

- Deaktivieren  (Das Aktivieren einer Baugruppe aufheben)



Baugrp. Attribute

- DB-Info  (Anzeigen der Baugruppeninformationen)

- Exklusiv  (Baugruppenattribut exklusiv ein- ausschalten)



Stückliste

- In Datei  (Stückliste in Datei schreiben)

- Einfügen  (Stückliste in die Zeichnung einfügen)

- Baugrp. Info  (Baugruppen für Stückliste auswerten)

- Element Info (Elementinfos für Stücklisten auswerten)

- Nur Level 0 (Wenn "alle" und "nur Level 0" aktiv ist, werden nur Baugruppe der obersten Ebene ausgewertet)



Mit diesen Funktionen editieren Sie Baugruppeninformationen oder zeigen sie an, tauschen Baugruppen gegen andere Baugruppen aus Dateien aus oder zeigen sie an, verändern das Attribut exklusiv einer Baugruppen, schreiben eine Stückliste oder Datenbankinformationen auf der Basis der Baugruppen- und/oder Elementinfos in eine Datei oder fügen eine Stückliste in die Zeichnung.
