Bitmap in MegaCAD bearbeiten



Einzelne Linien in Bitmaps vektorisieren



Mit diesen Funktionen sind Linien in einer Bitmap vektorisierbar. Wählen Sie die Option an, erscheint ein Auswahlwindow. Hier klicken Sie die gewünschte Funktion an:





Sie finden in diesem Window eine Einstellmöglichkeit eines Rasters und Winkels. Mit dem Raster ist das Fangen mit festen Werten einstellbar. Geben Sie z.B. einen Rasterwert von 1 ein, werden die Endpunkte der Linien in 1 Millimeterschritten berechnet. Mit dem Winkelwert legen Sie einen festen Winkel für die Linien fest. Sollen z.B. nur horizontale Linien erzeugt werden, geben Sie 180-Grad an und schalten Sie das Raster aus.

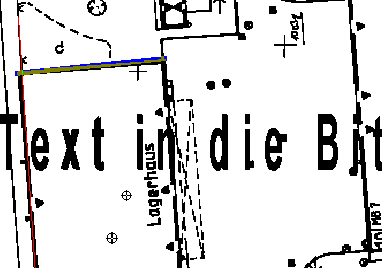

Nachdem Sie die Werte angegeben haben, wählen Sie das "ok"-Feld. Fahren Sie nun mit der Maus in der aktiven Bitmap auf eine Bitmaplinie. Bewegen Sie die Maus im Bereich der Linie nicht, MegaCAD ermittelt nun die Linie. Die Berechnung kann einen Moment dauern. Wurde eine Linie berechnet, wird sie invertiert dick dargestellt. Drücken Sie die linke Maustaste, um Sie als Linie anzulegen. Die Genauigkeit des Fangens ist abhängig von der Qualität der Bitmap. Man kann sagen: Je feiner die Bitmap, umso besser das Ergebnis.
