Teilschnitt



Teilschnitte

Bei der Schnittart Teilschnitt wird die Schnittlinie bis zu dem gewünschten Teilschnitt gezeichnet. Nach Angabe der Schnittblickrichtung wird das Objekt bis zu dem Ende der Schnittlinie geschnitten. Diese Art der Schnittdarstellung wird besonders häufig bei Runden Werkstücken verwendet.



Beispiel:

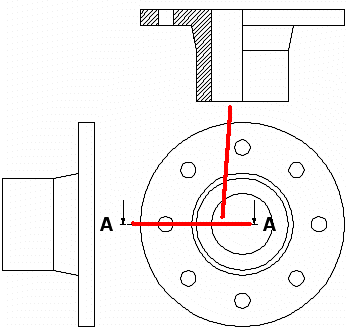

In der folgenden Abbildung wurde der Schnitt bis zur Mitte der Buchse angegeben und damit die Buchse halb geschnitten:
