Schnittlinie (Schnittprofil) im 2D-Arbeitsblatt ändern!

Im 2D-Arbeitsblatt kann eine Schnittansicht mit Hilfe der Schnittlinie geändert werden. Rufen Sie die Funktion „2D Ansichten" auf und fahren Sie mit der Maus auf die zu ändernde Schnittlinie der Ansicht:

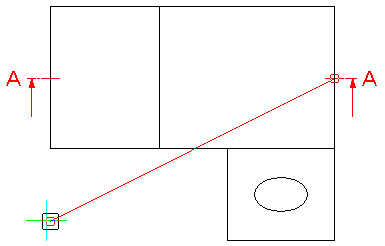

der Kommando-Tool-Tip wird aufgeblendet. Fahren Sie mit der Maus in den Kommando-Tool-Tip und wählen Sie die Option „Schnittprofil ändern" an, wird die Linie wird an ihren Endpunkten mit Verschiebepunkten angezeigt und kann Segmentweise verändert werden. Klicken Sie einen Verschiebepunkt der Linie an, hängt er an der Maus und kann verschoben werden.





Sind alle Änderungen vorgenommen drücken Sie die rechte Maustaste und bestimmen Sie die Blickrichtung, die Schnittansicht wird neu berechnet.



Um eine Schnittlinie durch zusätzliche Segmente zu erweitern oder Segmente zu entfernen ist eine neue Schnittlinie zu zeichnen und die alte zu löschen.
