Schnitt als Ausbruch



Schnitte als Ausbruch

Nach der Auswahl „Ausbruch" und dem Bestätigen des Dialogs zeichnet man einen Spline als Begrenzungslinie für einen Ausbruch. Die beiden Endpunkte müssen außerhalb des Körpers liegen, damit ein Schnitt definiert werden kann.



Beispiel:

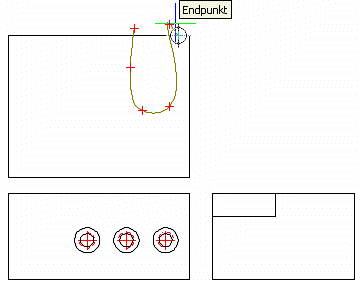

Setzen Sie den ersten Punkt der Schnittlinie außerhalb der Ansicht und dann die weitere Punkte bis zum letzen Punkt der wiederum außerhalb der Ansicht liegen muß:

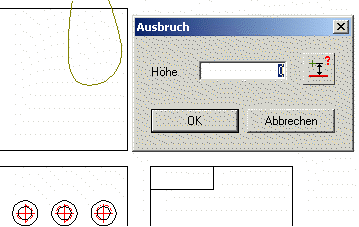

Danach gibt man die Höhe für den Schnitt ein. Dazu kann auch ein Punkt in einer (2D) Seitenansicht bestimmt werden. In dem erscheinenden Dialog befindet sich ein Button der zur Auswahl eines Punktes in der Zeichnung verwendet wird:

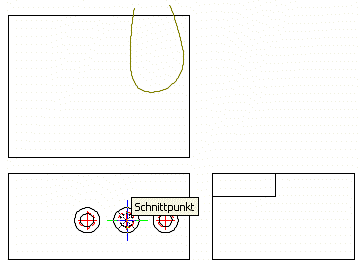

In diesem Beispiel wird dann in der Draufsicht der Schnittpunkt der Mittellinie einer Bohrung zur Bestimmung der Höhe des Schnittes angeklickt:

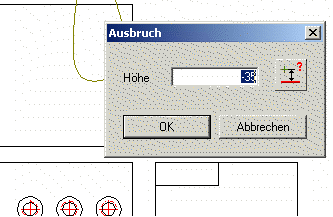

Es wird der Wert berechnet und in dem Dialogwindow angezeigt und dort mit dem „Ok" Button bestätigt:






Der Ausschnitt des Schnitts wird berechnet und wen eingestellt schraffiert:






Gewindelinien werden jetzt auch in Ausbrüchen dargestellt, je nach Einstellung im Bohrungsdialog.
