Layer Gruppen in Arbeitsblättern



Layer und Gruppen in Arbeitsblättern ein und ausschalten

Die Layer/Gruppen Funktionen neben dem Anzeigefeld der Arbeitsblätternamen dient dem ein und ausschalten über alle Ansichten in Arbeitsblättern und der Standardeinstellung für nicht existente Layer/Gruppen. So ermöglicht diese Funktion das Schalten von Layern und Gruppen über alle Ansichten in Arbeitsblättern und legt den Zustand der Layer und Gruppen die erst in einem späteren Zeitpunkt der Konstruktion erzeugt werden, fest.

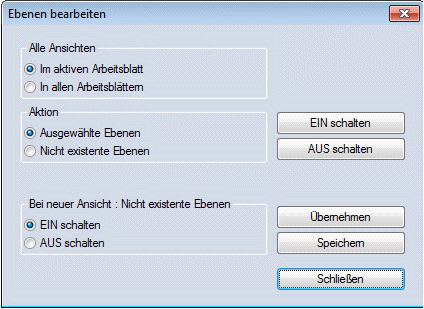

Klickt man den Layer oder Gruppenbutton an, erscheint der Dialog zum Schalten der Layer und Gruppen:





Unterteilt werden die Optionen in drei Bereiche:



- Alle Ansichten

Legt fest ob die Option „Aktion" im gerade aktivem oder über alle Arbeitsblätter in der geladenen Zeichnung gilt.





- Im aktiven Arbeitsblatt

Nur in dem gerade aktiviertem Arbeitsblatt werden Layer/Gruppen geschaltet.



- In allen Arbeitsblättern

In allen Arbeitsblättern der geladenen Zeichnung werden Layer/Gruppen geschaltet.



- Aktion

Bestimmt ob nicht existente Layer/Gruppen oder ausgewählte ein oder ausgeschaltet werden.





- Ausgewählte Layer/Gruppen

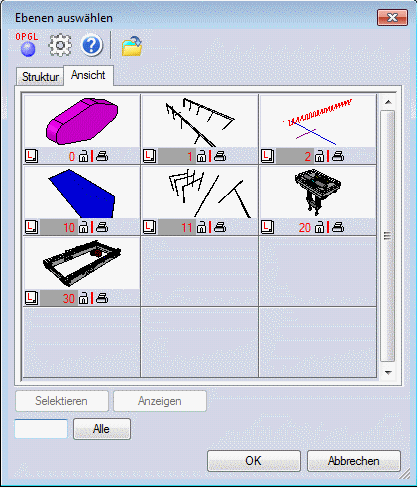

Ist diese Option aktiv, erscheint nach der Anwahl der Button „Ein schalten – Aus schalten„ der Layer/Gruppen Dialog. Alle hier ein oder ausgeschalteten Layer/Gruppen werden entsprechend geschaltet. Schalten Sie hier z.B. einen Layer aus und wechseln dann in die 2D-Ansicht des Arbeitsblattes werden die Elemente dieses Layers ausgeschaltet und zwar in allen Ansichten des Arbeitsblatts.





- Nicht existente Layer/Gruppen

Ist diese Option aktiv, wird nach der Anwahl der Button „Ein schalten – Aus schalten„ ein interner Schalter gesetzt der zukünftige Layer/Gruppen ein oder ausschaltet. Ist der Schalter z.B. auf ausschalten gesetzt, werden alle neu erzeugten Layer/Gruppen in keinem Arbeitsblatt oder im gerade aktivem angezeigt, je nach gesetzter Option.



- Bei neuer Ansicht: Nicht existente Layer/Gruppen

Diese Option bestimmt den Schaltzustand von Layer/Gruppen in neu erzeugten Ansichten. So ermöglicht diese Option das Schalten von Layern und Gruppen über neu erzeugte Ansichten in Arbeitsblättern je nach angeklickter Option.





Die Schaltzustände EIN bzw. AUS schalten werden für die gerade aktive Arbeitssitzung mit „Übernehmen" gesetzt oder mit „Speichern" dauerhaft für zukünftige Arbeitssitzungen.



Deaktivieren eines Arbeitsblatts

Wird diese Option ausgeschaltet, wird das gerade aktive Arbeitsblatt nicht aktualisiert. Sie finden den Schalter neben dem Bezeichnungsfeld des gerade aktiven Arbeitsblatts:





Klicken Sie auf die Ceckbox so das der Haken entfernt ist, werden alle Änderungen und Erweiterungen im 3D-Modellbereich beim umschalten in das 2D-Arbeitblatt nicht übernommen.
