Eine neue Ansicht für ein 2D-Arbeitsblatt definieren



Eine neue Ansicht für ein 2D-Arbeitsblatt definieren

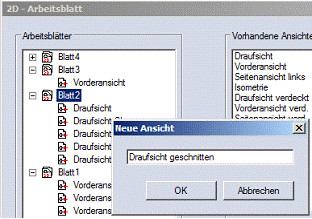

Um neue Ansichten für 2D-Arbeitsblätter zu definieren, klicken Sie den Button „Neue Ansicht" an. Es erscheint ein Eingabewindow zur Angabe des Ansichtsnamens:





In dem Window geben Sie einen Namen ein, der den Konventionen der Windows-Dateinamen entspricht und bestätigen ihn mit dem "OK"-Button. Der Namen wird von MegaCAD beim Speichern der 3D-Zeichnung für die Ansicht verwendet. Die Ansichten fügen Sie beim Bearbeiten eines 2D-Arbeitsblattes im 2D-Modus in die Zeichnung ein.



Im 2D-Arbeitsblatt Dialog wird nun die Ansicht in dem Tree dargestellt. Ein direktes Umbenennen und Löschen (Entf-Taste) der Ansichten und das Bearbeiten wird über den Namen im Tree vorgenommen:





Beim Überfahren der definierten Ansichten und des Eingabebereich des Arbeitsblatts wird unten im Dialog ein Hinweis der Möglichkeiten dieser Dialogfelder ausgegeben.



Klickt man mit der rechten Maustaste innerhalb des Listbereichs der definierten Ansichten erscheint ein Kontextmenü:





Mit diesem Menü sind die Ansichten den Bedürfnissen anpassbar und veränderbar.
