Definierte Ansichten zu einem 2D-Arbeitsblatt in die 2D-Zeichnung einfügen



Definierte Ansichten zu einem 2D-Arbeitsblatt in die 2D-Zeichnung einfügen und platzieren



Beim Aufrufen eines neuen Arbeitsblattes sind die Ansichten in die Zeichnung zu platzieren. Wählen Sie dieses Ikon an, erscheint ein Dialogwindow zur Auswahl der Ansichten. Beim Einfügen in die Zeichnung kann der Faktor und weitere Parameter eingestellt werden. Bestätigen Sie die gewünschte Einstellung mit dem "ok"-Button, hängt die gewählte Ansicht an der Maus zum platzieren in die Zeichenfläche.



Einfügedialog

Das Einfügen von Ansichten hat nun einen eigenen Dialog bekommen:





Indem Dialog werden die erforderlichen Ansichten ausgewählt, der Bezugspunkt zur Neubestimmung geschaltet, Skalierungen angegeben und die Art des Einfügens der Ansichten ausgewählt.

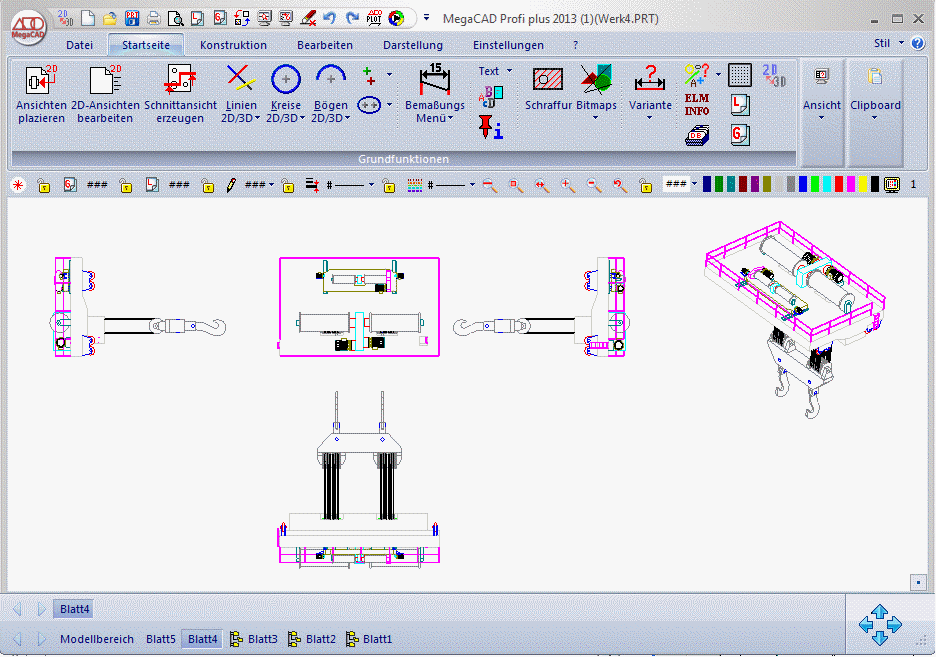

Beispiel eines 2D-Arbeitsblatt
