Ausbruch editieren



Ausbruch editieren

Um einen Ausbruch zu bearbeiten wird die Funktion „2D Ansichten" angewählt:



Mit der Maus fährt man dann auf die gewünschte Ansicht und in dem erscheinenden Tool Tipp die Option „Ausbruch bearbeiten" :

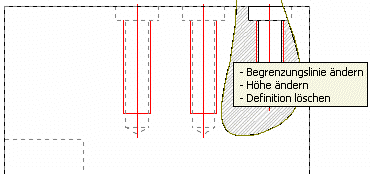

Ein weiterer Tool Tip erscheint wen man nun auf den Ausbruch fährt:





Hier kann gewählt werden ob die Begrenzungslinien, die Höhe des Ausbruchs geändert werden soll oder etwa die Anzeige des ganzen Ausbruchs gelöscht werden soll.

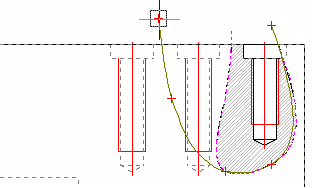

In diesem Beispiel wird die Begrenzungslinie geändert. Es erscheint der Spline der die Begrenzungslinie bildet mit allen Splinepunkten. Die Punkte sind anklickbar und mit der Maus verschiebbar:

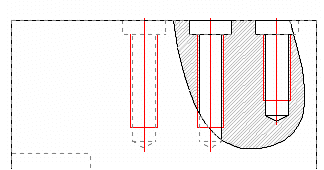

Ist die Bearbeitung abgeschlossen wird mit der rechten Maustaste bestätigt und er Ausbruch neu gezeichnet:
