Verschieben einer Bohrung



Eine Bohrung wird über Drag & Drop oder mit der Kopier-Option im Editbereich verschoben. Klickt man ein Element einer Bohrung an erscheint eine Abfrage, ob das Element oder die Bohrung gemeint ist:



Klicken Sie den Namen der Bohrung an, wird sie selektiert und der Editier-Dialog der Bohrung erscheint, die Elemente werden markiert:





Klicken Sie nun einen Selektionspunkt an, erscheint der Verschiebecursor und die Bohrung kann verschoben oder mit gedrückter Ctrl-Taste kopiert werden.



Zu beachten ist, dass immer nur ein Teil der Bohrung erfasst wird. Sollen Draufsicht und Ansicht zusammen verschoben werden sind auch beide zu selektieren.

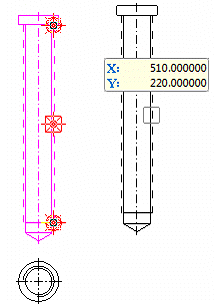

Beim Verschieben der Bohrung hängt diese an der Maus und wird neu positioniert:





Nachdem die Bohrung abgesetzt wurde wird sie an der alten Position gelöscht. Wählt man aber Verschieben wird eine Kopie an der neuen Position erzeugt (oder per Drag & Drop mit gedrückter Strg-Taste beim Absetzen).
