Senkungen

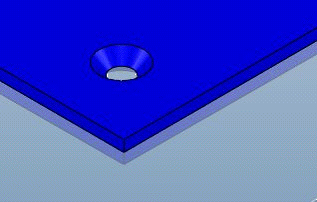

Wenn man mit der Funktion „Umwandeln" oder „Umwandeln (F)" einen Faltkörper aus einem dünnwandigen Volumenkörper konvertiert, so werden hier angebrachte Senkungen als solche erkannt und berücksichtigt.

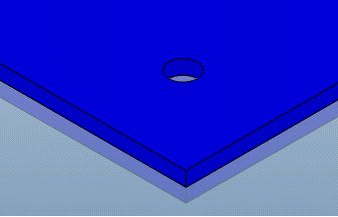

Beim Umwandeln wird der kleinere der beiden Durchmesser der Senkung als Loch in den Faltkörper übernommen, unabhängig davon, ob er auf der als Ausgangskörper gewählten Seite sitzt oder nicht:

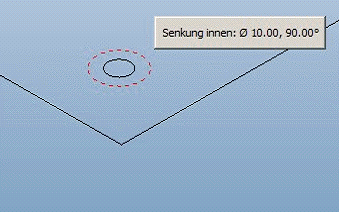

Wird dieser Faltkörper abgewickelt, erfolgt in der Abwicklung eine Kennzeichnung der Senkung mittels eines zweiten, gestrichelten, Kreises mit dem größeren Durchmesser.



War die Senkung ursprünglich an der Außenseite des Körpers angebracht, hat dieser Kreis die Farbe Grün, ansonsten ist er rot. Mit dem Cursor „Biegedaten ablesen" erhalten wir Angaben über Durchmesser sowie Winkel der Senkung.
