Baugruppen und Arbeitsblätter

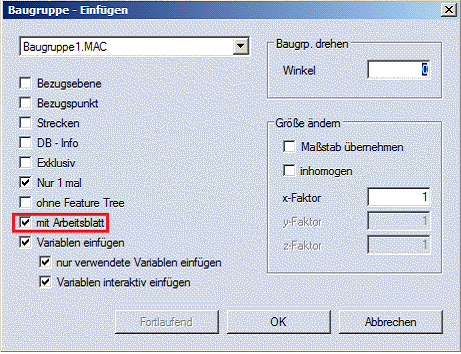

Baugruppen können mit ihren Arbeitsblatt in eine Zeichnung eingefügt werden (Schalter "mit Arbeitsblatt" im Baugruppen Einfügen-Dialog).





Eine so in die Zeichnung eingefügte Baugruppe erzeugt in der Statuszeile unten am Bildschirm einen Arbeitsblattnamen:

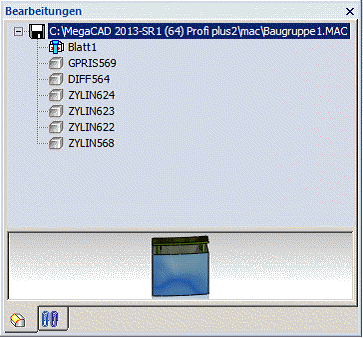

und im Feature Tree einen Baugruppennamen dem ein Arbeitsblatt zugeordnet ist:





Hinweis!

Ein Arbeitsblatt wird nur einmal eingefügt (d.h. nur dann, wenn noch kein Arbeitsblatt mit dem gleichen Namen, aus der gleichen Baugruppe, in der Zeichnung vorhanden ist).

• Ein eingefügtes Arbeitsblatt wird nicht mehr verschoben oder verdreht.

• Die Änderungen an einem Arbeitsblatt aus einer exklusiven Baugruppe werden nicht gespeichert. Das Arbeitsblatt wird immer neu geladen, wie die anderen Baugruppen-elemente auch.

• Neue Arbeitsblätter aus einer exkl. Baugruppe werden automatisch, beim nächsten Laden der Zeichnungs-Datei, eingefügt.

• Wenn eine Baugruppe ausgetauscht wird werden die Arbeitsblätter, falls vorhanden, mit ausgetauscht.

• Ein Tree-Arbeitsblatt, das nur ein einziges Objekt enthält, wird nicht mehr verschoben oder verdreht.

• Ausbrüche in OpenGL werden nicht mehr schraffiert.
