Verknüpfungen verschieben

Verschieben

Beim Verschieben kann man jetzt auch zwei Objekte mit einander verknüpfen (Sichtstrahl). Wird die Option auf ein Objekt im Tree angewählt:





hängt es zum verschieben an der Maus und es kann in der unteren Statuszeile von MegaCAD die Option "Objekte automatisch verknüpfen" angewählt werden.





Ist die Option aktiviert wird der Button invertiert angezeigt:





Hinweis:

Die Option wirkt wie ein Schalter und bleibt auch bei anderen Operationen aktiv (verschobene Objekte werden verknüpft), Um die Option zu deaktivieren ist sie erneut anzuklicken damit sie nicht mehr invertiert markiert ist.

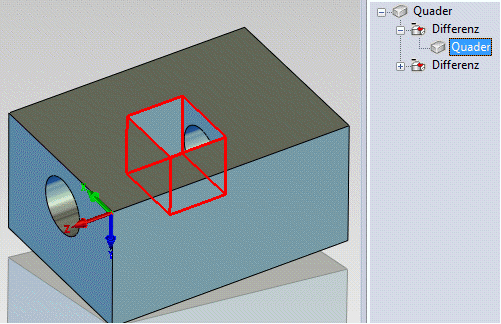

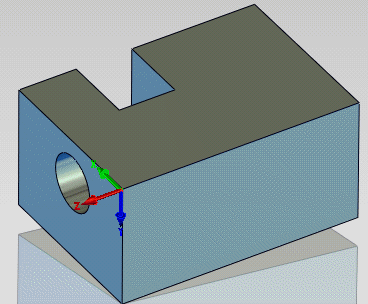

Der Quader in dem folgendem Beispiel wurde zuvor ohne Verknüpfung von dem äußerem Quader abgezogen:

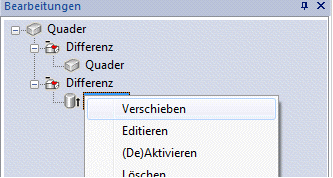

mit der rechten Maustaste auf dem Quader wird nun das Kontextmenü aufrufen und "Verschieben" im Kontextmenü anwählen und der innere Quader an seine neue Position verschoben :





Tipp

(soll das Objekt nur nachträglich verknüpft werden wir das Objekt auf die gleiche Position abgesetzt)

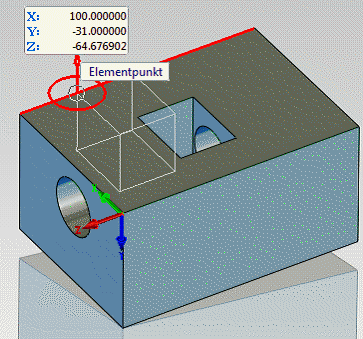

Nachdem der Quader abgesetzt wurde wird er an seiner neuen Position automatisch wieder abgezogen:

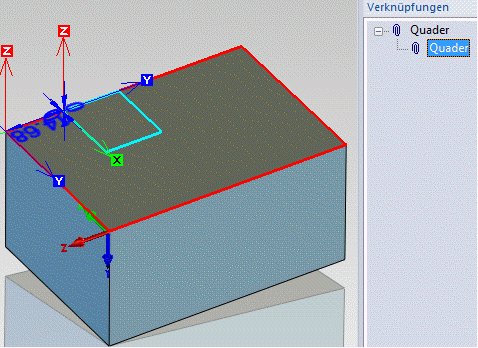

und automatisch mit den Kanten die beim Absetzen des Quaders am nächsten bei der Mausposition lagen verknüpft und als Verknüpfung im Tree angezeigt.



Ruft man nun das Verknüpfungsmaße des Quaders im Tree auf werden die Maße angezeigt und können geändert werden:
