Polylines vereinfachen

$Bild\IMG02670.gif$ Polylines vereinfachen

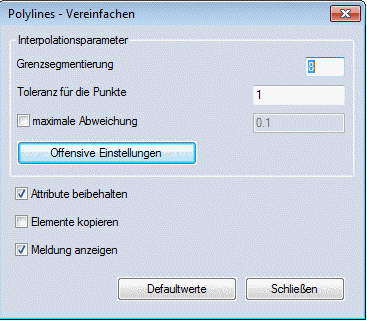

Im Optionsdialog $Bild\IMG02671.gif$ für die Funktion "Polylines vereinfachen" steht die Schaltfläche "Offensive Einstellungen" zur Verfügung.

$Bild\ebx_1245707051.gif$

Die Parameter werden so eingestellt, dass die Polylines maximal vereinfacht werden. Die "Defaultwerte" hingegen sind so gewählt, dass die Geometrie nicht wesentlich verändert wird. Aber auch mit der Option Offensive bleibt die Geometrie im wesentlichen erhalten!

$Bild\IMG02673.gif$

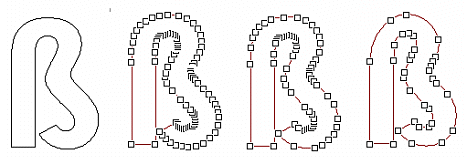

Vorlage die Polyline einfache Option mit Offensive

$Bild\ebx_-948513012.gif$

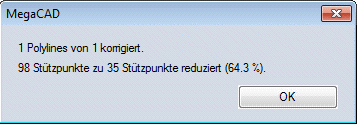

In dem oberen Beispiel wurden aus 98 Stützpunkten 35 Stützpunkte erzeugt.

Polylinien

Bei Polylinien vereinfachen werden Verdeckungsflächen und Hinweistext mit Pfeil nicht mehr berücksichtigt.

Konturen

Polylinien mit Linien der Länge 0 wurden beim Aufsammeln von Konturen zur Konstruktion von ACIS-Körpern (Körper, Sheets, Wire) abgelehnt und werden jetzt mit berücksichtigt (die Berechnung wird nicht mehr abgebrochen).

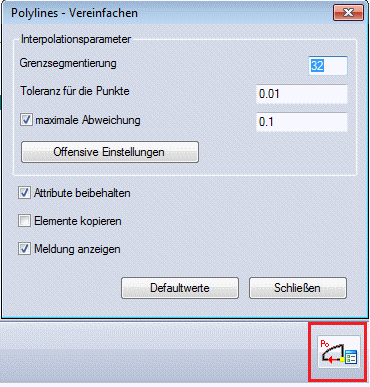

$Bild\ebx_360710633.gif$ Nach Anwahl der Funktion Polylines vereinfachen" erscheint unten in der Statuszeile der Button zum Aufruf des Windows zum einstellen der Parameter der Funktion:

$Bild\ebx_854147154.gif$

Die zu bearbeitende Polyline wird mit der linken Maustaste angeklickt und mit der rechten Maustaste die Funktion beendet. Es wird ein Informationswindow aufgeblendet, in dem das Ergebnis der Umwandlung angezeigt wird.

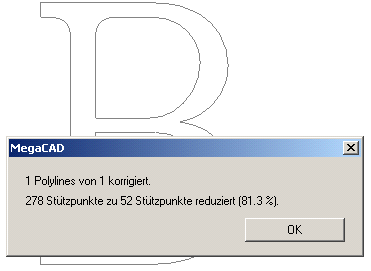

In diesem Beispiel wurde das B von 278 Segmenten auf 52 Segmente reduziert wobei auch Bögen erzeugt wurden. Die rechte Abbildung zeigt die wesentlich reduzierten Segmente:

$Bild\ebx_-1478466723.gif$ $Bild\ebx_956092208.gif$

und in der folgenden Abbildung ist ein Bogen sichtbar der erzeugt wurde:

$Bild\ebx_1452392813.gif$

Die linke Abbildung ist das Original, das rechte die korrigierte Version, die in der Qualität keine sichtbare Verschlechterung zeigt:

$Bild\ebx_1452392813.gif$ $Bild\ebx_1452392813.gif$
