Polyline mit Bemaßung



Polyline mit Maßen

Maße können auch beim Generieren einer Polyline angezeigt und erzeugt werden. Ruft man die Funktion auf, erscheint unten in der Statuszeile der Button zur Einstellung der Maßoption:

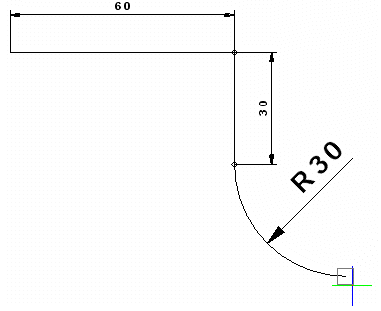

Aktiviert man das Erzeugen und zeichnen von Maßen werden diese automatisch erzeugt:

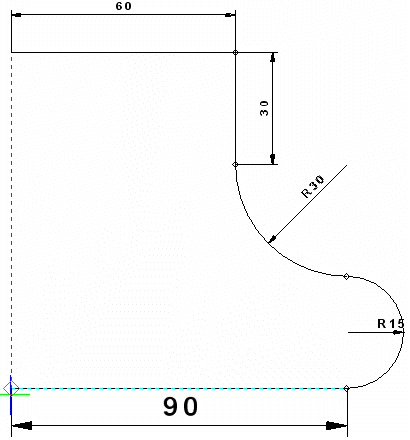

Jedes Element der Polyline erhält so automatisch ein Maß. Die Positionen der Maße sind immer gleich und werden später auf die gewünschte Position verschoben.

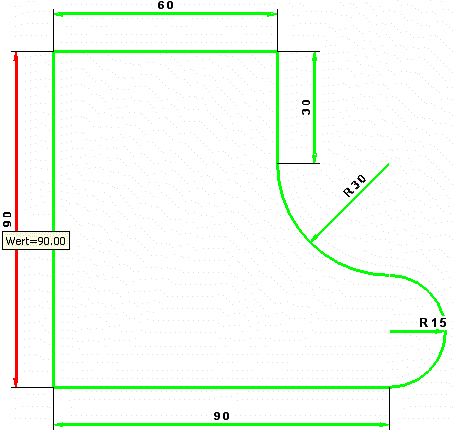

Eine so erzeugte Polyline kann ohne Probleme direkt zu einer parametrischen Kontur gewandelt werden. Schalten man aber bei der Erzeugung der Polyline den Sketch Modus ein, wird sofort eine parametrische Variante erzeugt:







in diesem Fall wird nach Fertigstellung der Polyline die die Variante erzeugt und die Polyline in einzelne Elemente aufgelöst.
