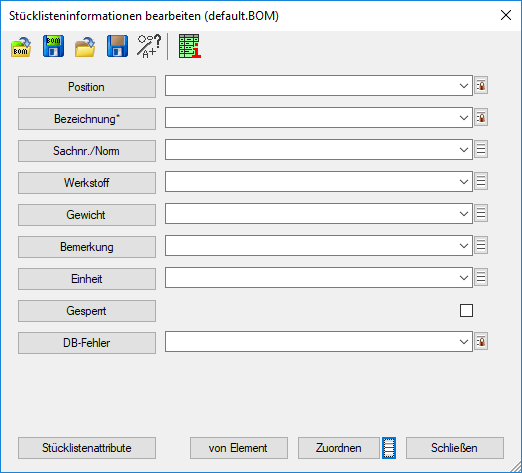

Stücklisteninformationen bearbeiten



Die Zuweisung der Stücklisteninformationen an die Elemente erfolgt nun auf Wunsch im Elementselektionsmodus. Neben der Schaltfläche "Zuweisen" befindet sich eine Optionsschaltfläche, die zu einem Unterdialog führt, dort wird der gewünschte Selektionsmodus eingestellt.







Stücklistendialog maximieren

Der Stücklistendialog enthält in der Kopfzeile eine „Maximieren“ Schaltfläche.



Materialbezeichner

:Der Befehl $(ATTR:MAT_BEZ) beschafft den Bezeichner des zugewiesenen Materials.



Verknüpftes Maß

Maße können einen Bezeichner erhalten. Dieser wird dem Maß im "EDIT Wert" Dialog zugeordnet. Ist nun ein Maß mit einem Objekt verknüpft, kann man unter Angabe des Bezeichners mit dem Befehl $(DIMENSION:XXX) auf den Maßtext zugreifen. XXX steht für den Maßbezeichner.

Radius, Durchmesser, Länge und Fläche

Die neue Kategorie Elementinformationen ermöglicht enthält Befehle zur Ermittlung von geometrischen Informationen insbesondere von 2D-Elementen.



Die Befehle sind: $(ENT_INFO:LEN) für die Länge, $(ENT_INFO:AREA) für die Fläche,  $(ENT_INFO:RADIUS) für den Radius und schließlich $(ENT_INFO:DIAMETER) für den Durchmesser. In Baugruppen wird das jeweils erste geeignete Element ausgewertet. Länge und Fläche können ggf. auch summiert werden.



Stücklistenausgabe

Sind einzelne Stücklistenattribute ausgeschaltet, also deaktiviert, so werden die Spalten mit entsprechenden Einträgen bei der Ausgabe der Stückliste entfernt. Dazu wird die Spalte in der Datenzeile, sowie der Bereich im Kopf und in der Fußzeile ausgeschnitten.



Positionsnummern

Bei mehrfacher Verwendung einer Positionsnummer werden die Positionsnummern rot dargestellt. Ein Tooltipp weist darauf hin, dass die Positionsnummer mehrfach verwendet wird.



Positionsnummer erzeugen

Es ist nun möglich als Bezugsobjekt ein gesperrtes Element zu wählen, wenn das Element einen Positionsnummerneintrag hat. Die Positionsnummer wird nach einer Bestätigung übernommen. Die Stücklisteninformationen können natürlich nicht bearbeitet werden.





Stücklistendialog - Zoom auf Elemente

Mit Hilfe des Kontextmenüpunkts "Zoom" bzw. der Tastenkombination "Strg+Z" wird die Zeichnungsansicht auf die selektierten Elemente gezoomt, bzw. in den Autozoom zurück gezoomt.



Stücklisteninformationen bearbeiten

Die Zuweisung der Stücklisteninformationen an die Elemente erfolgt nun auf Wunsch im Elementselektionsmodus. Neben der Schaltfläche "Zuweisen" befindet sich eine Optionsschaltfläche, die zu einem Unterdialog führt, Dort wird  der gewünschte Selektionsmodus eingestellt,
