Setup



Einstellungen Allgemein

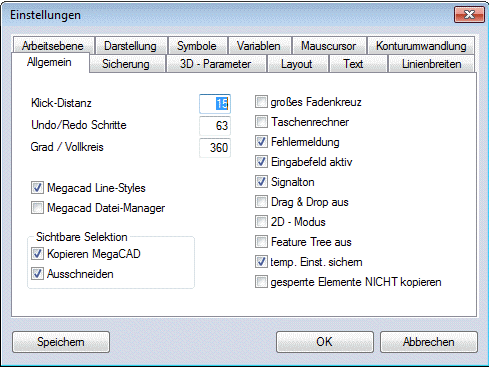

Mit dem Menüpunkt "Einstellungen Allgemein" legen Sie Grundeinstellung bei der Arbeit mit MegaCAD fest. Eingestellt wird:



- Fadenkreuz (Großes oder kleines Fadenkreuz beim Konstruieren)

- Taschenrechner (Automatisches Aufblenden des Taschenrechners)

- Hilfe (Hilfsfunktionen ein/ausschalten)

- Fehlermeldung (Fehlermeldungen ein/ausschalten)

- In den 2D-Arbeitsmodus schalten

- verschiedene Einstellwerte





Diese Einstellungen sind von Ihnen jederzeit änderbar. Mit dem Menüfeld "Speichern" werden die Einstellungen festgehalten, so dass sie immer gelten, wenn Sie mit MegaCAD arbeiten. Die Einstellungen sind nach dem Verlassen des Windows sofort wirksam.



Eine Besonderheit stellt die Umschaltung in den 2D-Modus dar.

Ist dieses Schaltfeld aktiv, so verhält sich MegaCAD wie ein reines 2D-CAD-Programm. Das heißt, dass auch noch gerade geladene 3D-Zeichnungen in der Darstellung Ihrer dritten Dimension beraubt sind und ein Sichern im 2D Modus immer ein Sichern als 2D-PRT-File bedeutet! Auch wenn Sie nur "Speichern" wählen!



Das Laden einer 3D-Zeichnung erzwingt die Umschaltung in den 3D-Modus.



Achten Sie auf die Art Ihrer Zeichnungsdateien. Überschreiben Sie eine vorhandene Zeichnung nur, wenn Sie ganz sicher sind, dass damit keine Daten verloren gehen.



Checkbox "temp. Einst. sichern" in "Allgemein".



Einige Einstellungen, die bei jedem Programmstart auf ihre Default-Werte zurückgesetzt wurden, werden nun über die aktuelle Sitzung hinaus gespeichert. Soll dies nicht geschehen, so ist die Checkbox zu deaktivieren.



Folgende Einstellungen sind zurzeit erweitert worden:



- Linien-Netz: (m,n)

- DB-Info-Dialog: ( Alle, Einzeln, Liste / Stückliste ( Baugrp.Info, Nur Level 0, Element Info))

- Outline TrueType/Text-Kontur-Dialog ( Zwischenpunkte, Element löschen, tangentiale Bogen erzeugen)

- Segmentpunkte Anzahl ( n )

- Punktsegment Längen ( L )

- Sternpunkte ( m, n )

- N-Eck-Punkte (n)

- Punktenetz ( m, n )

- Wahlmodus für geschlossene und offene Konturen

- Splins konstruieren ( Zwischenpunkte, Epsilon, Berechnungsverfahren)

- Abschrägen / Runden / Abschrägen eines Profils / Abrunden Eines Profils :

 ( Radius, Abstand, Abstand2/Winkel, 1.Element trimmen, 2. Element trimmen)

- Formschrägen : ( Winkel)

- Variablen editieren ( Fenstergröße, Sortierung)

- Fangmodus Winkel fangen ( Winkeltoleranz einstellen )

- Linie-Lot: Abstand

- Projektionsebene drehen ( Incrementalwinkel)

- Trimmen mit Abstand ( Abstände )

- Körper prüfen ( Checklevel )

- Verschieben/Kopieren ( Anzahl )

- Textkontur ( Zwischenpunkte, tangentiale Bogen, Löschen )

- Drehen mit den Cursortasten ( Incrementalwinkel )
