2D Arbeitsblätter



2D-Arbeitsblätter definieren

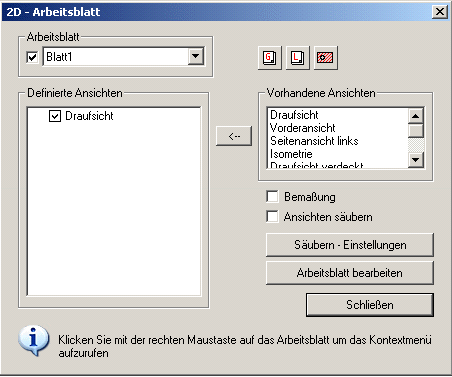

Um 2D-Arbeitsblätter zu definieren, rufen Sie die Option über das Ikon im Hauptmenü auf. Es erscheint ein Dialogwindow, in dem die Arbeitsblätter eingerichtet werden.





Ein 2D-Arbeitsblatt wird mit der Vergabe eines Namens eindeutig bestimmt. Auf diesem 2D-Arbeitsblatt werden im 2D-Modus vordefinierte Ansichten platziert, die bei Änderungen in der 3D-Konstruktion automatisch oder auf Anforderung angepasst werden. Die zu platzierenden Ansichten sind von vorhandenen Ansichten übernehmbar oder neu bestimmt. Diesen Ansichten sind Attribute wie z.B. Hiddenline, Layer und Gruppen ein- ausschalten und Schnittdarstellung zuordbar.
