MegaCAD Plotprogramm



Drucken und Plotten unter Windows mit MegaCAD-Treibern



Steht Ihnen für Ihren Drucker\Plotter kein Windows-Treiber zur Verfügung, haben Sie die Möglichkeit, einen MegaCAD-Drucker\Plottertreiber zu verwenden. In diesem Fall erfolgt die Einrichtung und die Ausgabe wie zuvor beschrieben mit den Menüpunkten "Drucken" und "Druckereinrichtung" im Datei-Menü und der Anwahl MegaCAD Drucker im Durckertreiber-Dialogwindow.



Abbildung: Druckertreiber-Dialogwindow

MegaCAD Drucker und

MegaCAD Plotter.



Die Einstellung der Blattformate und das Einrichten des Druckers oder Plotters nehmen Sie mit der Anwahl der Treiber und der Option "Einstellen" vor.



Die Einstellung der Übertragungsparameter für den Plotter und Drucker ist im Setup-Window möglich. In diesem Window wählen Sie auch den Plotter oder Drucker (je nachdem, ob Sie eine Druck- oder Plotvorlage benötigen) aus. Klicken Sie hierzu den Treibernamen hinter der Bezeichnung "Treibername" an. Es erscheint eine Liste, in der Sie einen Treiber auswählen können. Die Einstellung der Übertragungsparameter richtet sich nach dem von Ihnen verwendeten Ausgabegerät.

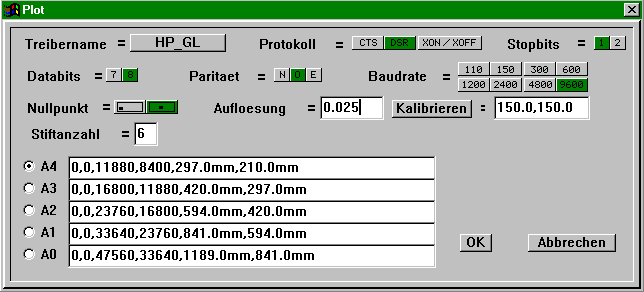

Abbildung: Plottersetupwindow mit MegaCAD Treibern



Die einzelnen Optionen in dem Window werden mit der Maus angeklickt. Sind alle Änderungen vorgenommen, klicken Sie das "ok" Feld an. Die Daten werden dann fest gespeichert. Sollen die Daten in dem Window nicht gespeichert werden, so wählen Sie das "Abbrechen" Feld an.



Geben Sie die Zeichnung mit dem Druckersymbol aus, wird eine Ausgabedatei erzeugt. Das Plotprogramm überträgt dann die Daten mit Schnittstellenfunktionen von Windows auf Ihr Ausgabegerät.
