Stücklisteninformationen bearbeiten



Stücklisteninformationen bearbeiten

Objekt/Element/Baugruppeninformationen

Bei den Elementinformationen Elementlänge und Elementfläche kann nun auch summiert und in Unterbaugruppen gesucht werden.

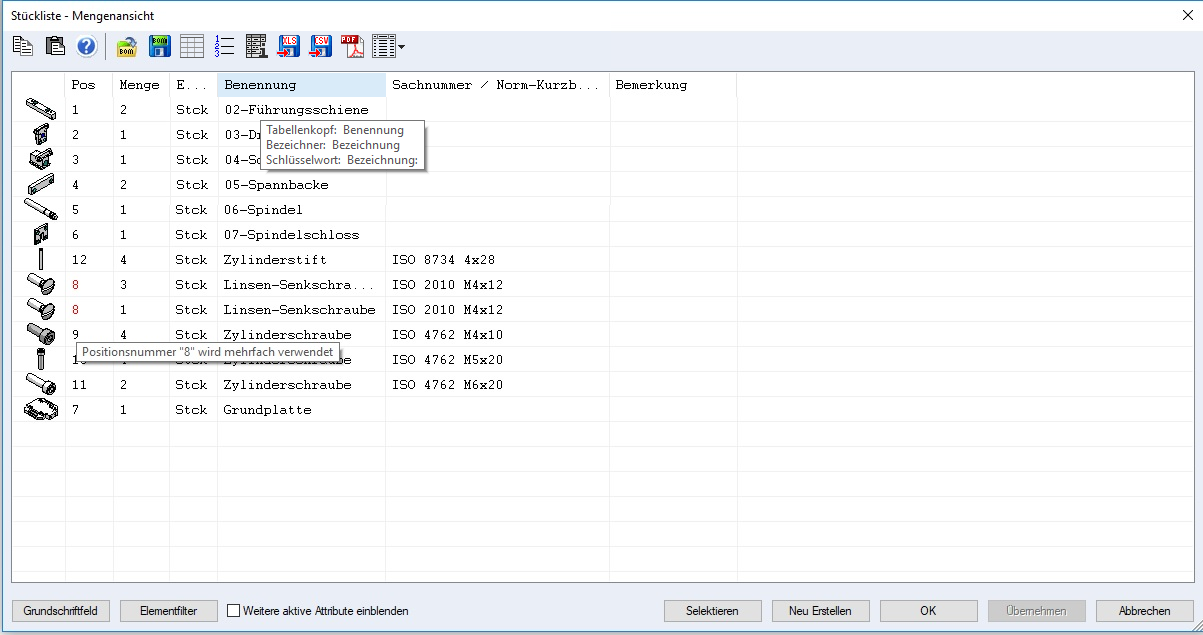

Dialog Liste der Objekte

Der Stücklistendialog verwendet für die Anzeige den Schriftsatz Courier. Die Spaltenbreite orientiert sich an der Breite der Spalten in der Tabellenvorlage.



Die Spaltenbreite kann in der Mengenansicht, der Baukastenansicht und der Strukturansicht nicht mehr durch Ziehen im Tabellenkopf verändert werden da jetzt die tatsächliche Breite der Zelle durch die Anzahl der Buchstaben gesteuert wird. Durch diese Änderung wird im Dialog die Tabelle so angezeigt wie in der Zeichnung!



Können Zelleninhalte nicht vollständig angezeigt werden, dann wird der Zelleninhalt in einem Tooltip angezeigt.





Positionsnummern

Bei mehrfacher Verwendung einer Positionsnummer werden die Positionsnummern rot dargestellt. Ein Tooltip weist darauf hin, dass die Positionsnummer mehrfach verwendet wird.



Anzeige Kopf in der Liste im Dialog

Die Felder des Tabellenkopfes zeigen in einem Tooltip den Bezeichner aus der Tabellenvorlage, den Bezeichner des Attributes, sowie den Stücklistenschlüssel an.
