Stücklisteninformationen



Stücklisteninformationen

Neu sind die Ermittlung des Materialbezeichners in der Kategorie Elementattribute, das verknüpfte Maß in der Kategorie Baugruppe und Umgebung und eine neue Kategorie Elementinformationen mit Radius, Durchmesser, Länge und Fläche.



Materialbezeichner

Der Befehl $(ATTR:MAT_BEZ) beschafft den Bezeichner des zugewiesenen Materials eines Objektes in einer Stückliste.



Hinweis:

Bei der Auswertung von Baugruppen wird das erste 3D-Objekt der Baugruppe ausgewertet.

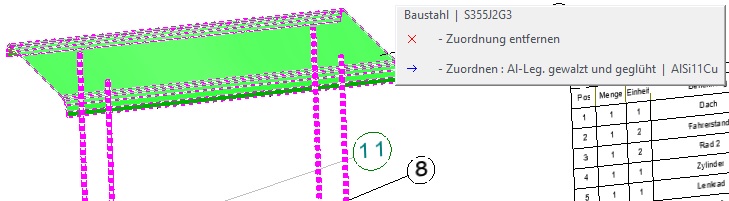

Wurde einen Objekt mit der Materialfunktion  ein Material zugewiesen, wie in der folgenden Abbildung dem Dach der Dampfwalze Baustahl:

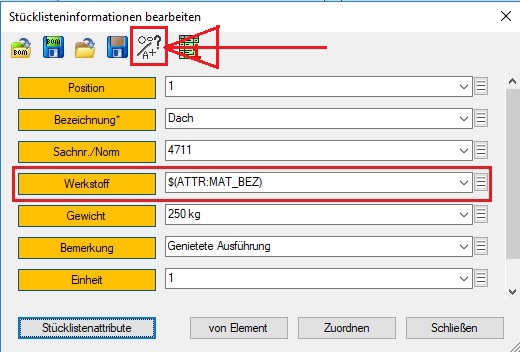

kann bei der Definition der Stücklisteninformationen dieses Objektes, die Bezeichnung des Materials mit der Info Option oben im Dialog zugewiesen werden:

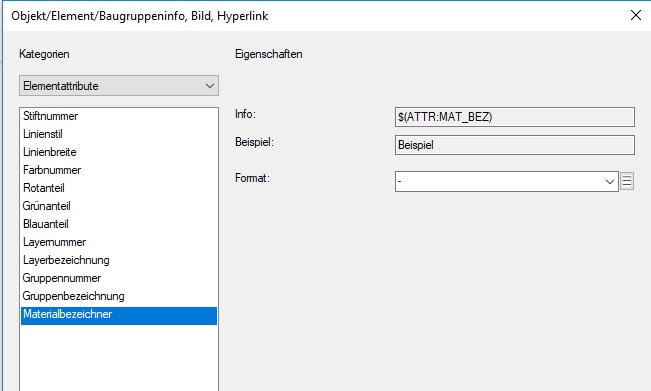

In dem Dialog der Elementattribute findet man die Variable „Materialbezeichner“:

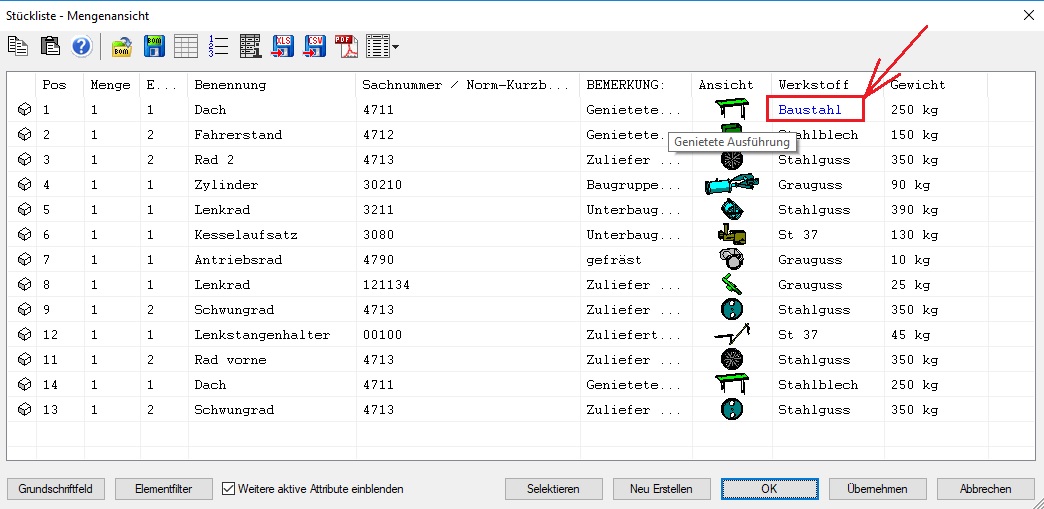

Dieser Bezeichner liefert die Variable $(ATTR:MAT_BEZ) die dem Objekt zugeordnet werden kann, die dann in der Stückliste ausgewertet wird wie im folgenden zu sehen die Bezeichnung Baustahl:
