Beispiel Bild einfügen

Beispiel Bild einfügen:



Stücklisten Info Dialog aufrufen mit:

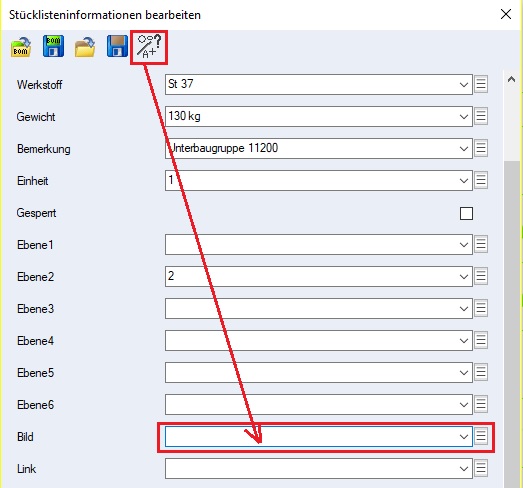

Nun wird das Stücklistenattribut „Bild“ angeklickt (in die Eingabezeile klicken, der Eingabecursor erscheint):



Und die Option:

 Objekte/Elemente aufrufen.

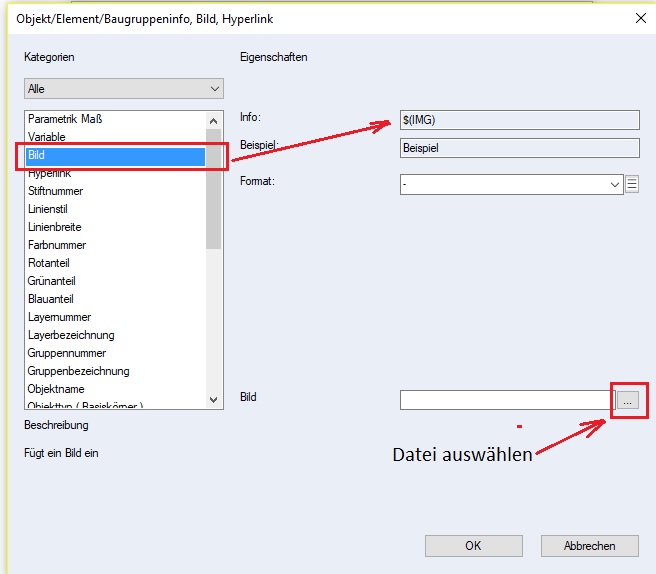

In dem Dialog wird die Kategorie Bild ausgewählt. Im Feld „Info“ erscheint die Variable $(IMG) als Standartwert. Es wird nun in der Eingabezeile „Bild“ eine Bilddatei angegeben werden z.B. D:\Test\Dampf.JEP wen der Pfad bekannt ist.



Um eine Bilddatei auszuwählen wird der Button „Datei auswählen“ angeklickt, der Dateimanager erscheint und eine Bilddatei wird gewählt und in das Eingabefeld eingetragen:

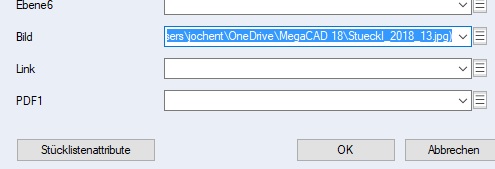

Bestätigt man die Auswahl mit dem „OK“ Button wird die Bilddatei in dem Stücklisteninformationsdialog dem Attribut „Bild“ zugeordnet:

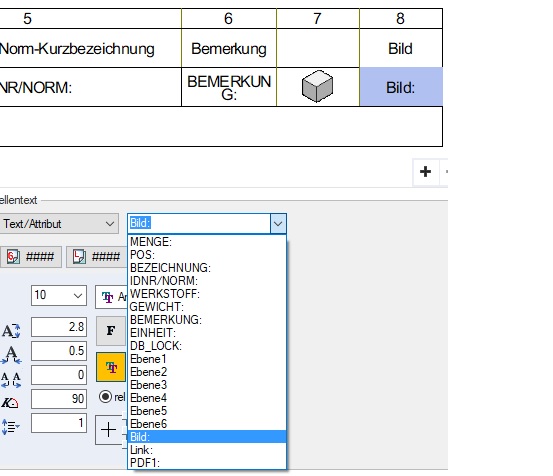

Wurde in der Stücklistenvorlage das Anzeigen von Bildern definiert:

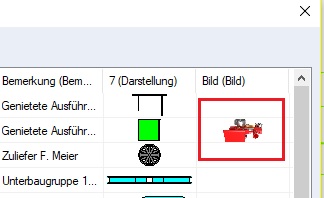

Das Bild erscheint in der Stückliste:

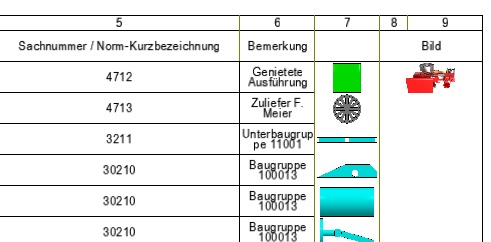

Und in der Zeichnung:
