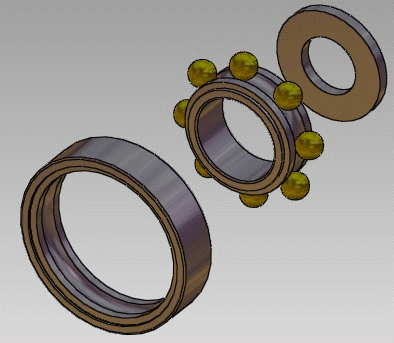

Explosion Darstellung

Gruppenleiter (GL)

Der Gruppenleiter bestimmt das Verhalten aller ihm zugeordneten Objekte. In dem folgenden Beispiel wird die Wirkungsweise des Gruppenleiters an einem Kugellager verdeutlicht. Ziel soll sein das der innere Ring des Lagers mit den Kugel verbunden wird und so die Kugeln bei der Bewegung des Ringes mit wandern.



Um den Ring zum Gruppenleiter zu bestimmen, wird er in der Liste der Objekte angeklickt und mit der rechten Maustaste:

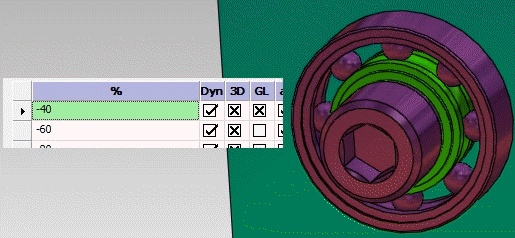

im Optionsmenü das aufgeblendet wird als Gruppenleiter gesetzt. Der Gruppenleiter wird dann in der Liste grün unterlegt und die Box "GL" mit einem X versehen:





Dem Gruppenleiter werden dann im zweiten Schritt mit der Option "Einer Gruppe hinzufügen" Objekte zugeordnet:





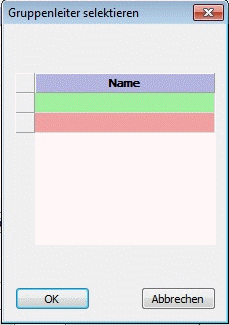

Sind mehrere Gruppenleiter vorhanden, wird ein Dialog zur Auswahl des gewünschten Leiters aufgerufen:

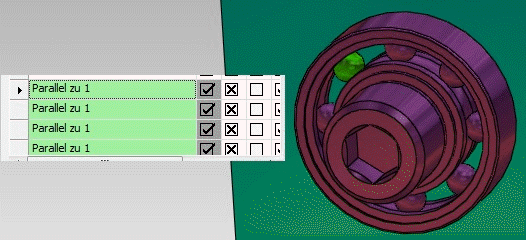

Sind in unserem Beispiel alle Kugeln dem Gruppenleiter Ring zugeordnet werden sie alle in der Liste grün in der Farbe des Leiters angezeigt:



Wird nun die Achse auf dem das Lager sitzt bewegt, werden die Kugel mit dem Ring verschoben:
