Maßstab im Arbeitsblatt

Der Maßstab im Arbeitsblatt wird angepasst falls der Schalter "Größe anpassen" bei der Definition eines Arbeitsblatts gesetzt wurde:

$Bild\ebx_1286862193.gif$

Ist dieser Schalter gesetzt, stellt MegaCAD im Arbeitsblatt das Raster, die Fonteinstellungen bei Texte und die Bemaßungseinstellungen automatisch auf den Maßstab der einzufügenden Ansichten ein.

Wird z.B. ein Arbeitsblatt angelegt in dem die Ansichten mit einem Maßstab von 1:10 eingefügt werden:

$Bild\ebx_701153283.gif$

wird im Rasterdialog der Maßstab gesetzt:

$Bild\ebx_-810811256.gif$

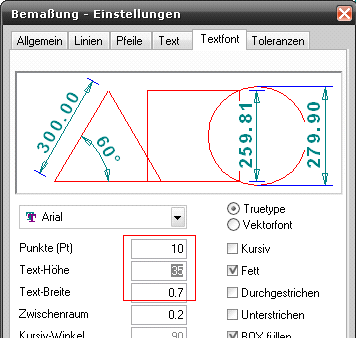

und gleichzeitig die Attribute für den Maßstab der Bemaßung und die Textgrößen der Bemaßung:

$Bild\ebx_-800570191.gif$ $Bild\ebx_2007941747.gif$

Wird nach dem Plazieren der Ansichten im Arbeitsblatt bemaßt oder Texte eingegeben sind die Attribute automatisch den Maßstäben und damit deren Abmessungen, eingestellt.
