Parametric



Kreisset Kreis

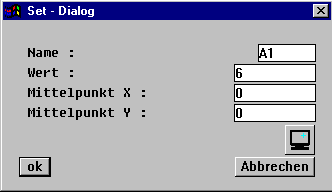

Das Parametricmodul kann aus einem Element vom Typ Kreis ein kreisförmiges Set erzeugen und parametrisieren. Um die Anzahl der Kreise in einem Sets zu parametrisieren, wird die Option "Kreisset Kreis" eingesetzt. Rufen Sie die Option auf, wird ein zuvor gezeichneter Kreis für das Set angeklickt. In dem dann aufgeblendeten Dialogwindow werden der Name des Sets, der Wert der Anzahl der Kreise in dem Set und der Mittelpunkt in X und Y angegeben.





Der Mittelpunkt kann auch mit dem Bezugspunkt im Dialogwindow setzen werden. Aus der Lage des Mittelpunktes zum Kreismittelpunkt wird der Radius berechnet.



Arbeitsweise:

Im ersten Schritt ist ein Kreis anzuklicken und die Werte des Sets in dem Dialogwindow anzugeben. In dem Window wird in der Regel der Button zum Setzen des Bezugspunktes angeklickt und der Mittelpunkt zum angeklickten Kreismittelpunkt bestimmt. Das Parametrickprogramm berechnet dann das Set und gibt es mit seiner Bezeichnung und dem Setradius aus:





Ändern des Kreissets

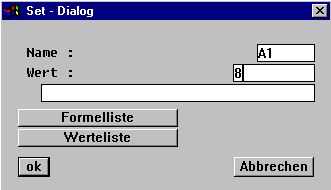

Wird der Name des Sets angeklickt ist die Anzahl der Kreise änderbar:

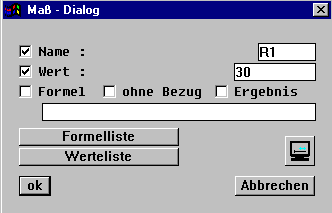

Klickt man aber das Maße des Kreissets an, ist der Radius veränderbar:
