Bemaßung mit Abhängigkeit am Element



Abhängige Bemaßung

Bei 2D Elementen wie Linen, Kreisen und Bögen ziehen Änderungen der Bemaßung dieser Objekte mittels Drag & Drop eine Korrektur des angrenzenden CAD-Elementes nach sich. Es ist nicht erforderlich, zuvor eine parametrische Skizze zu erstellen.



In der Praxis bedeutet dies, das z.B. eine bemaßte Linie, durch das ziehen der Bemaßung mittels Drag & Drop, mit verändert wird.



Beispiel:

Die folgende Bemaßung wird mit der Maus angeklickt:

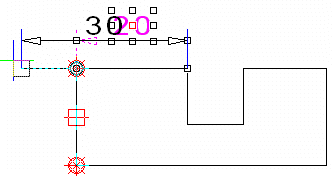

Es erscheinen die Drag & Drop Punkte zum Ändern des Bemaßungtextes und der Bemaßungpositionen. Nun wird in diesem Beispiel der linke untere Punkt der Bemaßung an der Linie angeklickt und mit der Maus nach links verschoben:

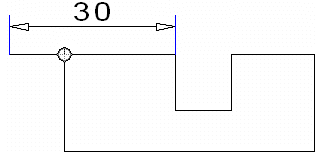

Nachdem die neue Position mit der linken Maustaste bestätigt wurde, wird das Maß korrigiert und die Linie die bemaßt wurde mit verlängert:





Diese Möglichkeit der Änderung der Bemaßung eines Objektes und gleichzeitiger Anpassung desr Objektes an das neue Maß ist auch bei Kreisen möglich.



Bei Bögen ist eine Änderung des Bogens über Drag & Drop mit dem Maß selbst nicht realisiert da der Punkt an der Spitze des Maßpfeiles zum Ändern der Position des Maßes selbst verwendet wird.
