Linien zeichnen
Paralleles Profil erzeugen
Mit dieser Funktion sind parallele oder äquidistante Profile zu bestehenden Profilen erzeugbar. Die Art der Erzeugung wird in einem Optionswindow festgelegt.

Der Abstand gibt die Lage des Profils an. Wählen Sie die Elemente der Ausgangs- oder Basiskontur nacheinander an, so ist die Richtung der getroffenen Auswahl maßgeblich für die Lage des parallelen Profils. Positiver Abstand bedeutet dann in Auswahlrichtung rechts vom Profil. Nutzen Sie den Flächenmodus bei der Objektbestimmung, so liegt das parallele Profil innerhalb der Fläche, wenn der Anklickpunkt zur Auswahl der Flächenkontur außerhalb der Fläche lag und der Abstand positiv gewählt wurde. Demgemäß liegt sie dann außen bei innenliegendem Anklickpunkt und positivem Abstand bzw. jeweils genau umgekehrt bei negativem Abstand.
Aktivieren Sie die Funktion "Runden" , so wird an Ecken das parallele Profil auch zum äquidistanten Profil, d.h. bei außen liegendem parallelen Profil gilt der definierte Abstand auch bei Eckpunkten.

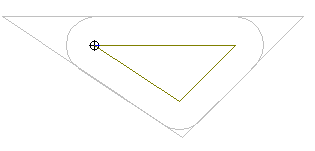

In der Abbildung sehen Sie beide Möglichkeiten.
Bei der Option überschneidende Konturen wird ein Eindringen der Parallelen in kleinere Taschen in der Basiskontur vermieden, da am ersten Schnittpunkt der Kontur der Rest verworfen wird. Bei innenliegender Kontur kann dies aber auch dazu führen, dass der Algorithmus nur eine Insel findet, anstatt beider Bereiche. Welche Insel gezeichnet wird, hangt von der Wahl des ersten Elements ab.

Einzelelemente:
Normalerweise erzeugt MegaCAD als paralleles Profil eine Polyline. Setzen Sie die Option "Einzelelemente", wird das Profil in MegaCAD Grundelementen erzeugt.
