Kreise zeichnen



Kreissegment Mittelpunkt-Randpunkt- Start/Endwinkel



Mit dieser Funktion konstruieren Sie zunächst einen Kreis mittels Mittelpunkt und einem beliebigen Randpunkt. Dies geschieht unter Nutzung der bekannten Punktfangmodi.



Danach bestimmen Sie einen Anfangswinkel Ihres Kreissegmentes. Dieser Winkel wird bestimmt durch die Linie die vom Kreismittelpunkt und der Mausposition festgelegt wird. Somit kann der Bezugspunkt sowohl außerhalb des Kreises als auch im oder auf dem Kreis liegen. Mit der linken Maustaste bestätigen Sie den Startwinkel. Danach wird entgegen dem Uhrzeigersinn das Segment aufgezogen. Bewegen Sie die Maus bezogen auf den Kreismittelpunkt im Uhrzeigersinn, beginnen Sie zunächst mit dem Vollkreis und verkleinern dann das Segment.

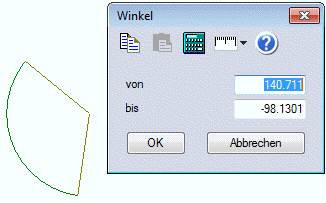

Der Endwinkel wird auf gleiche Weise bestimmt. Sie erhalten dann ein Eingabefenster, in dem Sie die Winkel noch einmal überprüfen und gegebenenfalls korrigieren können.



Wenn Sie mit den Werten einverstanden sind, bestätigen Sie diese mit "ok". Jede andere Eingabe, auch das Betätigen der rechten oder linken Maustaste führt zum Abbruch der Funktion. Wenn Sie die Werte bestätigt haben, können Sie sofort mit der Konstruktion eines neuen Segments beginnen.
