Kreise zeichnen



Berührpunkt und Randpunkt

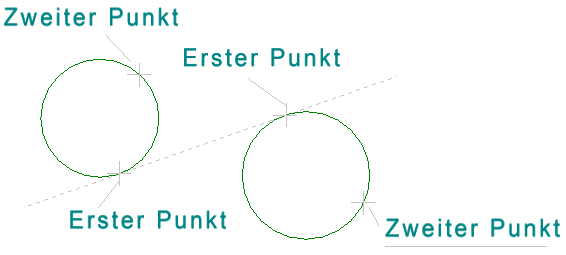

Mit dieser Funktion können Sie einen Kreis durch Auswahl eines Berührpunkts auf einer bereits vorhandenen Linie und durch Angabe eines weiteren Randpunkts konstruieren.



Rufen Sie die Konstruktionsmethode "Berührpunkt und Randpunkt" auf, so müssen Sie zunächst den Berührpunkt des Kreises bestimmen. Klicken Sie dazu die Linie genau an der Stelle an, an der sich Linie und Kreis berühren sollen. Sie können auch hier die Möglichkeiten nutzen, die MegaCAD zur Punktbestimmung bietet.



Wählen Sie anschließend einen weiteren Punkt des Kreises aus. Auch hier können Sie die Punktbestimmungsmethoden benutzen.



Nachdem der Kreis gezeichnet wurde, können Sie direkt einen weiteren Kreis definieren.





Sie verlassen die Funktion durch Drücken der rechten Maustaste oder durch Anklicken des Feldes mit dem "MEGACAD-Symbol" im Modus-Menü.
