Informationen über Zeichnungselemente



Entfernung zwischen zwei Punkten



Rufen Sie diese Funktion auf, so können Sie die Entfernung zwischen zwei Punkten ermitteln. Das Konstruktionsprogramm erwartet nacheinander die Angabe zweier Punkte auf Ihrer Zeichenfläche. Auch hier können Sie wieder auf die Möglichkeiten zur Punktbestimmung zurückgreifen.

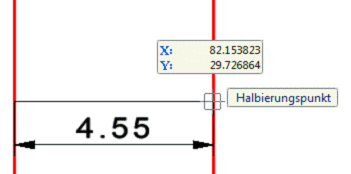

Haben Sie beide Punkte bestimmt, so wird der Abstand zwischen den beiden Punkten berechnet und mit einem Maß angezeigt.



Um diese Funktion zu verlassen, drücken Sie auf die rechte Maustaste. Es erscheint dann wieder das Untermenü "INFO".



Bei der Anzeige der Infos von Elementen wie z.B. der Abstand zwischen zwei Punkten oder wie hier eine Abstand, werden die Werte in einem Eingabedialogfeld angezeigt und können dort durch anklicken mit der Maus ins Clipboard übernommen werden um sie dann in eine Eingabefeld bei der Definition eines anderen Elementes zu übernehmen.





Um die Werte im Eingabefeld zu selektieren, ist ein Doppelklick auf Zahl hilfreich, sie wird dann vollständig markiert. Zum übernehmen des Wertes ist dann die Taste Strg und Einfg gleichzeitig zu drücken, welches das Kopieren des Wertes ins Clipboard bewirkt. Mit der Tastenkombination Shift Einfg gleichzeitig in einen Eingabefeld kann dann der Wert in ein Eingabefeld übernommen werden.
