Gewicht Körper



Gewicht eines/mehrerer Körper berechnen’

Diese Funktion dient dazu, das Gewicht (bzw. Volumen) eines oder mehrerer 3D-Körper zu ermitteln. Die Berechnung des Gewichtes basiert auf den Körpern zugeordneten Materialeigenschaften, die insbesondere auch Informationen über das spezifische Gewicht des betr. Materials enthalten. Bei Körpern, denen keine Materialeigenschaften zugewiesen sind, wird ein spezifisches Gewicht von 1.00 angenommen.



Startet man die Funktion ‚Gewicht Körper’, so befindet man sich in einer Auswahl-Schleife, die es einem ermöglicht, 3D-Körper einzeln an- und abzuwählen, bzw. über Rechteck-Auswahl mehrere Körper auf ein Mal auszuwählen. Das Gewicht der jeweils aktuell ausgewählten Körper erscheint hierbei zusammen mit der Anzahl („n=...") dieser Körper in der Ausgabe in der unteren Statuszeile:





Hat man die gewünschten Körper ausgewählt, beendet man die Auswahl durch Betätigen der rechten Maustaste und erhält eine Ausgabe von Anzahl, Gewicht und Volumen dieser Körper, wie sie in den Einstellungen für die Info-Funktionen von MegaCAD festgelegt ist: in der Statuszeile oder als Textblock an die Maus gehängt.





Während man sich in der Auswahl befindet, hat man die Möglichkeit, in der Statuszeile Optionen für die Funktion ‚Gewicht Körper’ aufzurufen:

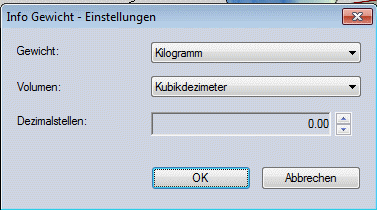

wählt man die entsprechende Schaltfläche, so erhält man nachfolgenden Dialog:





In diesem kann man für die Ausgabe der Ergebnisse die Einheiten für Gewicht und Volumen sowie die Anzahl der Nachkommastellen der jeweiligen Werte festlegen.



Die möglichen Einheiten für die Gewichtsangaben sind hier:

Milligramm (mg)

Gramm (g)

Kilogramm (kg)

Tonne (t)

grain (gr)

ounce (oz)

pound (lb)

hundredweight [UK] (cwt)

hundredweight [US] (sh cwt)

ton [UK] (ton)

short ton [US] (sh ton)



Als Einheiten für die Volumina stehen hier zur Verfügung:

Kubikzentimeter (mm³)

Kubikdezimeter (dm³)

Kubikmeter (m³)

cubic inch (cu in)

cubic foot (cu ft)

cubic yard (cu yd)
