Bitmap in MegaCAD bearbeiten



Hineinzeichnen von MegaCAD Elementen in die Bitmap



Es werden MegaCAD Konstruktionselemente in die Bitmap hineingezeichnet. MegaCAD Konstruktionselemente sind Vektorelemente wie z.B. Linien, Kreise, Bemaßungen, Texte .... Die Elemente werden zunächst mit MegaCAD erstellt und dann mit der Funktion in die Bitmap übernommen.



TIPP! Arbeiten Sie mit einem Master und einer Kopie der Bitmap!



Diese Vorgehensweise hat den Vorteil, dass zu übernehmende Elemente jederzeit veränderbar sind und immer neu in die Bitmap übernommen werden können. Die Masterbitmap enthält keine MegaCAD Elemente. Sie wird zusammen mit den Elementen als MegaCAD Zeichnung gespeichert. Lädt man nun diese Zeichnung, können die MegaCAD Elemente verändert werden. Nach der Übernahme in die Bitmap speichern Sie diese dann unter einem anderen Namen ab (Kopie).

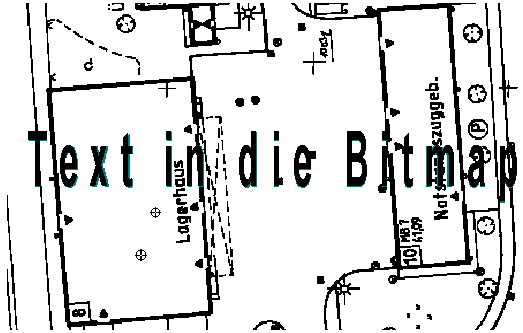

Beispiel eines Textes von MegaCAD in einer Bitmap



Grundregel beim Hineinzeichnen von MegaCAD Elementen in die Bitmap



Die Elemente von MegaCAD werden 1:1 in eine Bitmap übernommen. Unabhängig vom eingestellten Zoom erfolgt das Übertragen im Maßstab 1:1. Um die wirkliche Übernahme in die Bitmap zu betrachten, ist der 1:1 Zoom aufzurufen. In diesem Zoom sehen Sie exakt das spätere Aussehen der Bitmap.



Hinweis! Nur aktive Bitmaps können bearbeitet werden!
