2D Arbeitsblätter

Schnittansicht im 2D-Arbeitsblatt löschen!

Im 2D-Arbeitsblatt kann eine Schnittansicht mit Hilfe der Schnittlinie gelöscht werden. Rufen Sie die Funktion „2D Ansichten" auf und fahren Sie mit der Maus auf die zu löschende Schnittlinie der Ansicht:

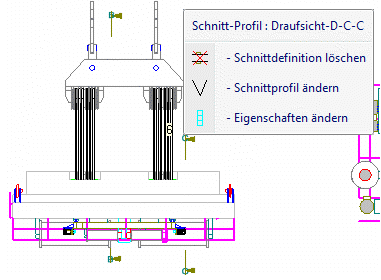

Es wird der Kommando-Tool-Tip zur Bearbeitung der Schnittansichten aufgeblendet und die Option „Schnittdefinition löschen" ist anwählbar. Um die Linien zu löschen fahren Sie mit der Maus in den Kommando-Tool-Tip auf die Option „Schnittdefinition löschen" und drücken die linke Maustaste, die Schnittlinie wird gelöscht.

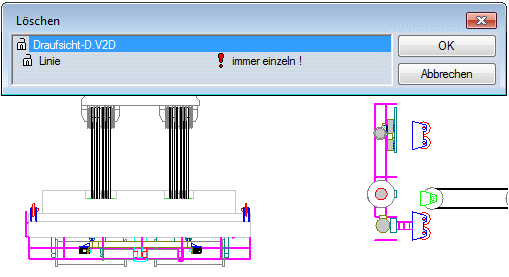

Die Schnittansicht selbst ist aber immer noch vorhanden und wird nicht gelöscht. Um die Ansicht im 2D-Arbeitsblatt zu löschen rufen Sie die normale Funktion zum löschen von Zeichnungselemente auf und klicken die Schnittansicht an. Wählen Sie dann in dem Dialog zum löschen die Schnittansicht an und bestätigen Sie mit dem „ok" Button:





Die Schnittansicht wird gelöscht. Zum Schluss klicken Sie noch auf die Buchstaben der Schnittansicht.



Achtung:

Gelöscht werden in diesem Fall die Ansichten im 2D-Arbeitsblatt und auch im 3D-Modellbereich.
