Strukturansicht

In einer Strukturstückliste werden alle Baugruppen, Einzelteile und Rohstoffe eines Produktes dargestellt und zeigt die Zusammensetzung eines Produktes über alle Fertigungsstufen in tabellarischer Form. Sie entspricht in ihrem Informationsgehalt der Erzeugnis Struktur. Die Mengenangaben beziehen sich, je nach Vereinbarung, auf das Gesamtprodukt oder jeweils auf eine Mengeneinheit des übergeordneten Teils.





Strukturstücklisten werden nicht in die Zeichnung eingefügt sondern als PDF-Dateien oder EXCEL Listen ausgegeben.

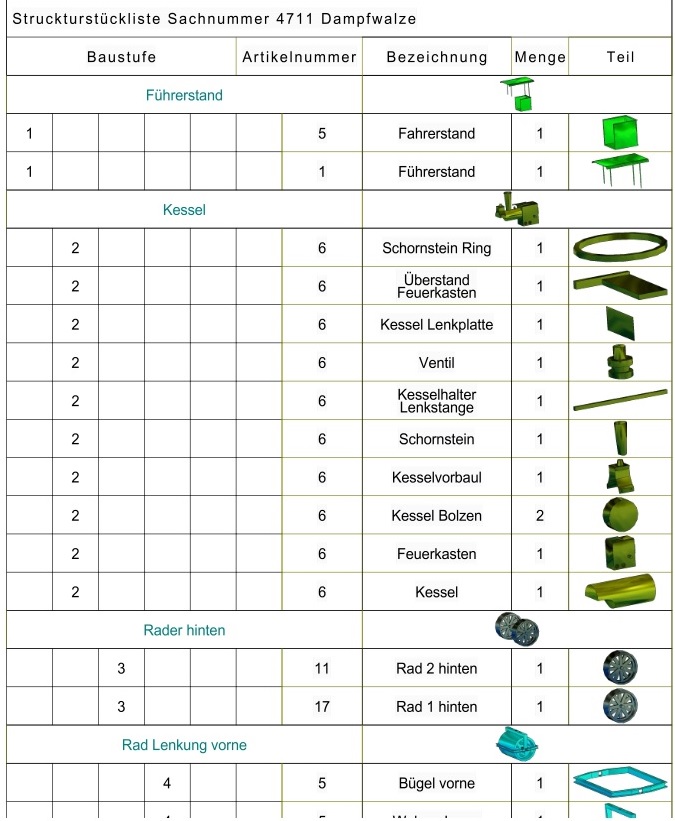

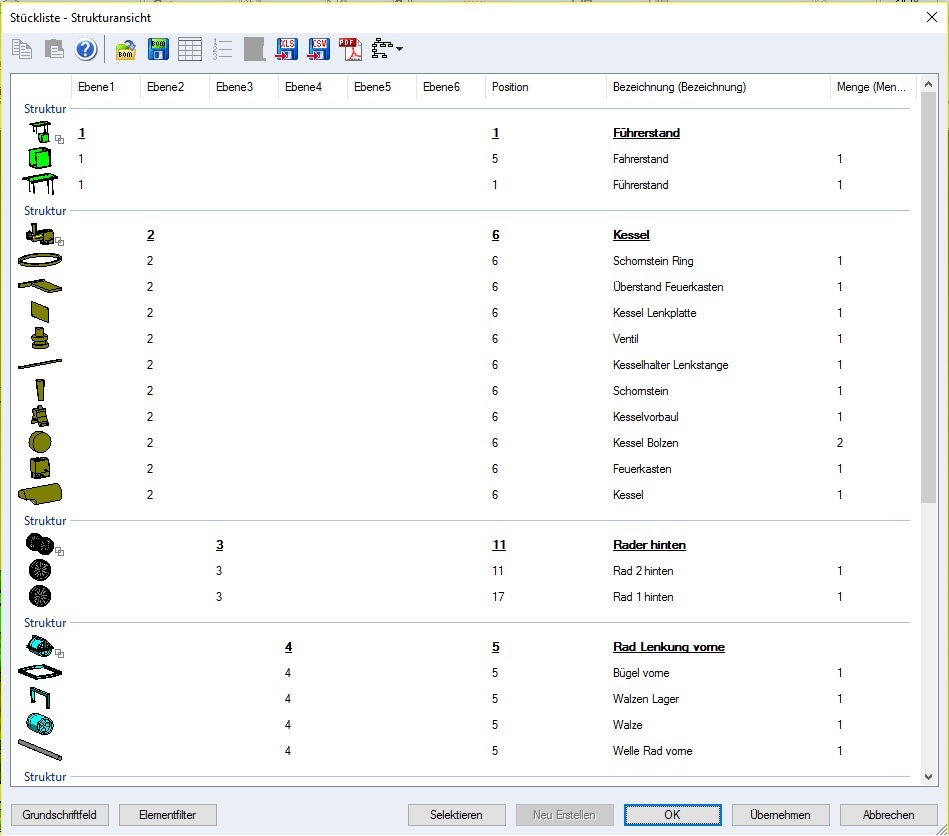

Die folgenden beiden Abbildungen zeigen die Stückliste als PDF- und CLS- Dateien:

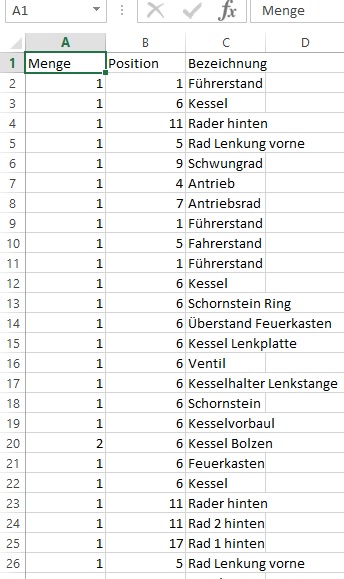

Ausgabe als CSV-XLS Excel Dateien:
